求助一个三极管和78M05的问题

2019-03-25 14:54发布

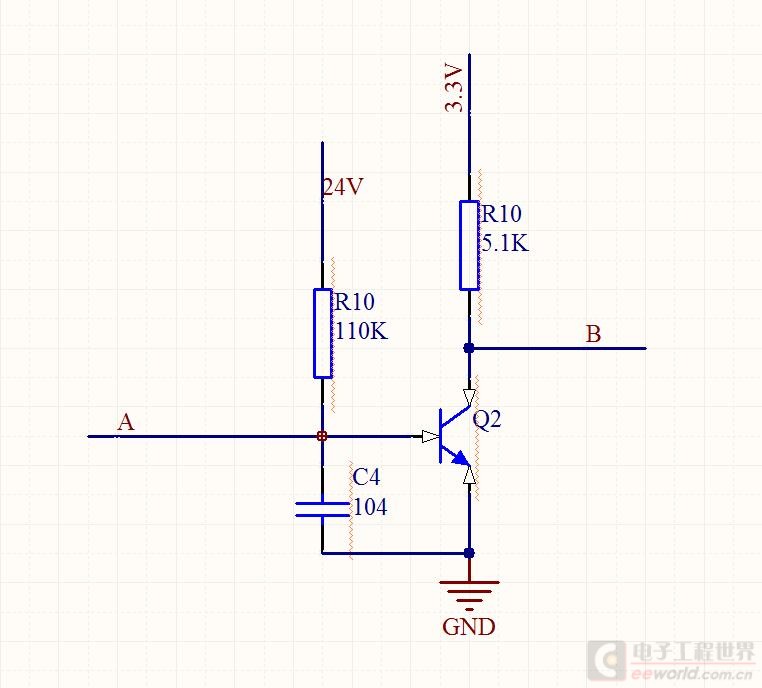

上学没好好学模电,整的现在有点蒙圈了。来求助一下下面这个的电路图! 1.A点输入信号10-30v或接0v   B接到单片机    如果这么用三极管的PN结不会损坏?

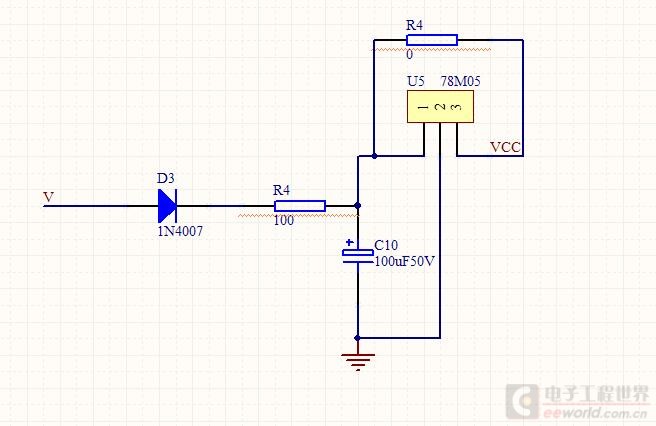

2.如果用78M05串入一个100欧的电阻 负载80ma左右  接入到24v电源 这样是否可行!
麻烦了谢谢!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
eyesee
1楼-- · 2019-03-25 16:16
< 1,可以参看三极管的手册看看,一般在电压允许的范围内是不会坏的
2,所串入的电阻需要考虑其功率,要不然电阻也容易挂掉
maychang
2楼-- · 2019-03-25 19:41
1、三极管会不会损坏,看A点接入的信号源内阻。三极管发射结损坏是由于功率耗散过大,如果A点接入信号源内阻很大,不能为三极管发射结提供很大电流,三极管不会损坏,只会将信号源输出拉低。但若信号源内阻比较小,接近理想电压源,则三极管会损坏。不相信,简单地拿一节新的干电池接到A点试试。
2、负载电流80mA,则R4上功耗超过0.64W,热量不小。78M05上功耗已接近1W,发热更厉害。
qwqwqw2088
3楼-- · 2019-03-25 20:32
78M05输出电压5V,输入电压大时,最大电流0.5A发热最大,
负载电流80mA,加个散热,直接接就行了
78M05是线性稳压芯片,负载电流大和压差大是发热根源
ddlxiaoxu
4楼-- · 2019-03-26 01:22
 精彩回答 2  元偷偷看……
ddlxiaoxu
5楼-- · 2019-03-26 05:51
maychang 发表于 2017-2-7 10:03
1、三极管会不会损坏,看A点接入的信号源内阻。三极管发射结损坏是由于功率耗散过大,如果A点接入信号源内 ...

试了一下  三极管直接接到可调电源上 超过0.7v电流增大   再往后冒烟都红了!  烧掉四五个了。看来还是的串入个电阻。  不过看到其他产品上有类似三极管的样子 估计是可控硅之类的。
ddlxiaoxu
6楼-- · 2019-03-26 11:34
qwqwqw2088 发表于 2017-2-7 10:50
78M05输出电压5V,输入电压大时,最大电流0.5A发热最大,
负载电流80mA,加个散热,直接接就行了
78M05是 ...

输出端50ma的时候就很热烫手 怕用在24v上 几天就坏了 所以加个电阻。
