FPGA入门：第一个工程实例之设计输入
本文节选自特权同学的图书《FPGA/CPLD边练边学——快速入门Verilog/VHDL》

         下面我们就来创建工程顶层文件，我们可以点击菜单栏的FileàNew…，然后弹出如图5.23所示的新建文件窗口，在这里我们可以选择各种需要的设计文件格式。可以作为工程顶层设计文件的格式主要在Design Files类别下，我们选择VerilogHDL File（或者VHDL File）并单击OK完成文件创建。
图5.23 新建文件         在主编辑窗口中，出现了一个新建的空白的可编辑文件，我们接着在该文件中输入实现实验功能的一段Verilog代码（如果是新建VHDL文件则对应输入VHDL代码），如图5.24所示。

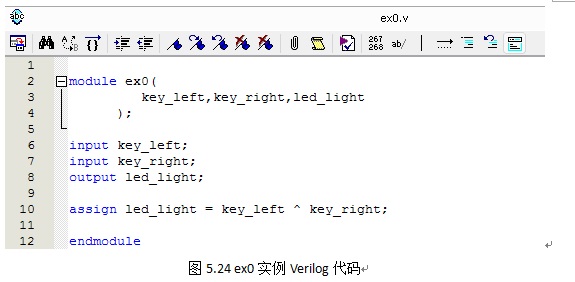

图5.24 ex0实例Verilog代码★  代码讲解L2/L12：固定用法申明模块，该模块命名为ex0。L3：将该模块所有输入输出信号列表。L6：左键输入键值采样信号。L7：右键输入键值采样信号。L8：LED指示灯输出信号。L10：异或运算，使得两个按键和指示灯的关系与表5.1的真值表相吻合。如果使用VHDL输入，则对应的VHDL代码如图5.25所示。

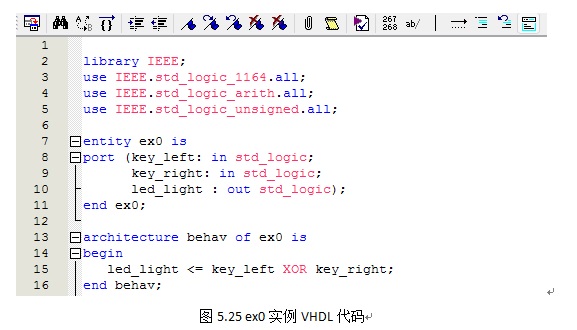

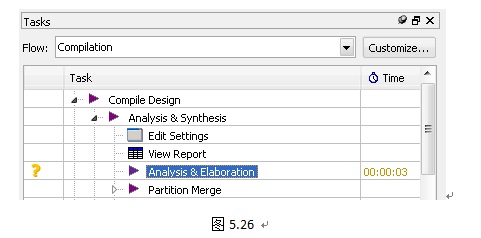

图5.25 ex0实例VHDL代码         在这个刚创建的Verilog（或VHDL）文件中输入代码后，快捷键Ctrl+S或点击FileàSave后则会弹出一个对话框提示输入文件名和保存路径，默认文件名会和我们所命名的module名（或entity名）相一致，默认路径也会是当前的工程文件夹。我们通常也都采用默认设置进行保持即可。         自此，我们的工程创建和设计输入工作已经完成。但是为了验证一下设计输入的代码的基本语法是否正确，可以点击Flow à Compilation下的Analysis & Elaboration按钮，如图5.26所示。同时我们可以输出打印窗口的Processing里的信息，包括各种warning和Error。Error是不得不关注的，因为Error意味着我们的代码有语法错误，后续的编译将无法继续；而warning则不一定是致命的，但很多时候warning中暗藏玄机，很多潜在的问题都可以从这些条目中寻找到蛛丝马迹。当然了，也并不是说一个设计编译下来就不可以有warning，如果设计者确认这些warning符合我们的设计要求，那么可以忽略它。file:///C:/Users/pc/AppData/Local/Temp/msohtmlclip1/01/clip_image008.jpg 图5.26          最后，在Analysis & Elaboration完成后，通常前面的问号会变成勾号，表示通过。
