FPGA入门：第一个工程实例之功能概述
本文节选自特权同学的图书《FPGA/CPLD边练边学——快速入门Verilog/VHDL》

         下面我们将以一个简单的实例开始带大家熟悉可编程逻辑设计的开发流程。在这个实例当中，我们将用到开发板上的两个按键和一个LED指示灯。如图5.17所示，两个按键在所有可能的四种组合状态下，其控制的LED指示灯状态如下：●  没有手指触碰按键，LED灭；●  手指按下左边按键，LED亮；●  手指按下右边按键，LED亮；●  手指同时按下两个按键，LED灭。

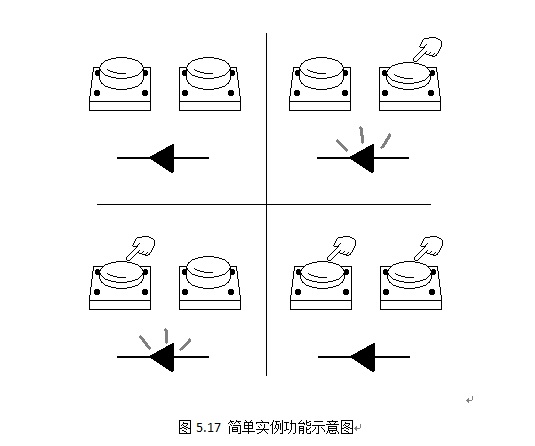

图5.17 简单实例功能示意图         把这个实例的两个按键作为输入，LED指示灯作为输出，不难得到如表5.1所示的真值表。在该真值表中，按键未被按下时为高电平，取值1；按键按下时为低电平，取值0。连接LED指示灯的IO输出高电平，即值1时，LED指示灯亮；输出低电平，即值0时，LED指示灯灭。表5.1 按键输入与LED输出真值表  按键左  按键右LED指示灯110011101000
