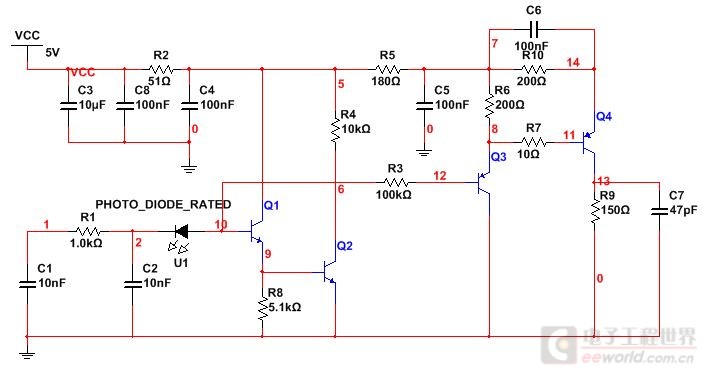

< 电原理图可能有误：
R3左端不应该联接到光电二极管，否则Q1Q2的存在毫无意义。
Q4集电极是否输出端，图中并未标注。

maychang 发表于 2017-1-19 16:39
电原理图可能有误：
R3左端不应该联接到光电二极管，否则Q1Q2的存在毫无意义。
Q4集电极是否输出端，图中 ...

新人第一次发帖，非常感谢您的回答！
R3左端确实连到了光电二极管。
Q4集电极是输出端，没画出来。C7两端输出。
这是别人设计的电路，我用来做实验的。但是不了解原理，所以对输出信号解释不了。
请问您对第一个问题有什么看法呢?再次感谢！

jinglifu0912 发表于 2017-1-19 17:38
新人第一次发帖，非常感谢您的回答！
R3左端确实连到了光电二极管。
Q4集电极是输出端，没画出来。C7两 ...

如果R3左端联接到光电二极管，那么光电二极管输出就联接到了两个放大器的输入端，一个是Q1Q2构成的放大器，另一个是Q3Q4构成的放大器。既然Q4集电极是输出端，那么Q1Q2的存在就没有意义。

jinglifu0912 发表于 2017-1-19 17:38
新人第一次发帖，非常感谢您的回答！
R3左端确实连到了光电二极管。
Q4集电极是输出端，没画出来。C7两 ...

“请问您对第一个问题有什么看法呢？”
C1C2R1，看不出有什么意义。从直流电路来说，R1对地并无直流通路。从交流电路来说，此处没有必要使用RC滤波。不知道C1C2R1那是要干什么。

本帖最后由 jinglifu0912 于 2017-1-20 10:26 编辑

maychang 发表于 2017-1-19 17:56
“请问您对第一个问题有什么看法呢？”
C1C2R1，看不出有什么意义。从直流电路来说，R1对地并无直流通路 ...

谢谢您的回答！假如把Q1Q2去了，对电路有影响吗？目前这个电路不能用了（之前好的），检查出Q1坏了，所以搞不清楚这电路是怎么工作的，是不是其它原因导致电路不工作的。
