汤权 发表于 2017-1-10 09:10 你好，看你的电路应该是一个控制电机的电路，与非门的输入端在悬空时的效果跟输入高电平的情况相同，你的电 ...
令届剑 发表于 2017-1-10 09:33 谢谢您，门电路它对mos管的驱动有什么作用吗？那个悬空的脚是另外两个光耦过来的，可0可1，用来实现正反 ...
令届剑 发表于 2017-1-10 10:06 嗯，谢谢您，按理说三极管直接出来的PWM方波就能驱动MOS管了，但是实际是驱动波形是一个上升沿是斜坡的波 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 令届剑 的问题《求助电路中与非门的作用》','https://www.xiaopingtou.net/q-17374.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

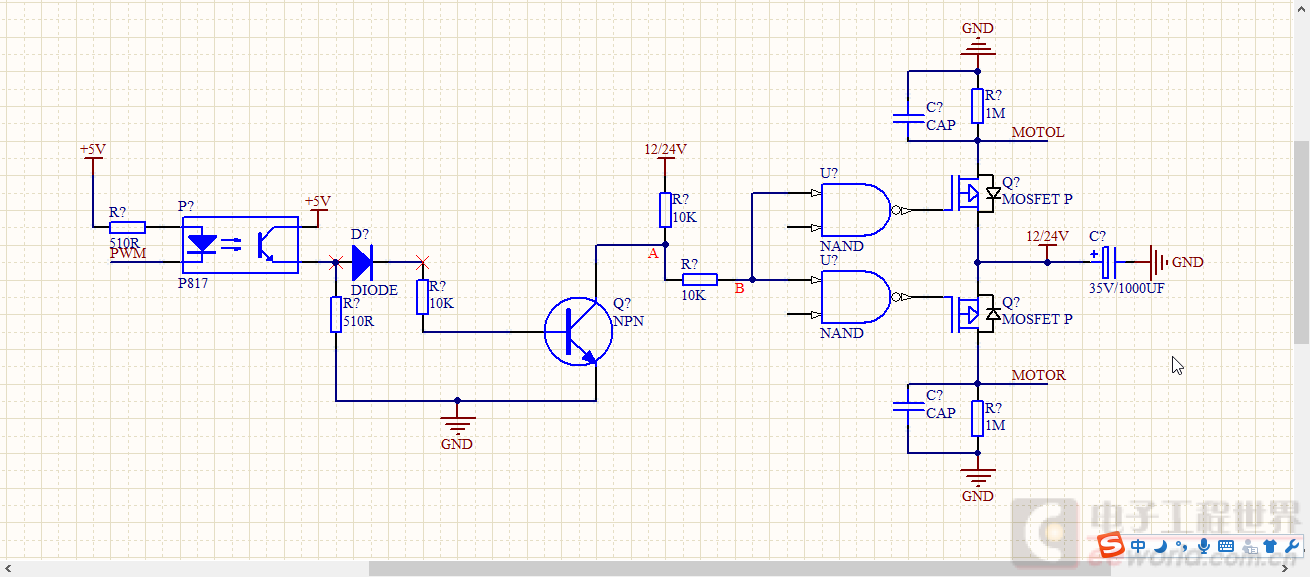

你好，看你的电路应该是一个控制电机的电路，与非门的输入端在悬空时的效果跟输入高电平的情况相同，你的电路上的与非门的一个输入始悬空的，也就是为逻辑1，则参考与非门真值表就知道这两个与非门仅仅起了非门的作用，可以看成是一个非门。
谢谢您，门电路它对mos管的驱动有什么作用吗？那个悬空的脚是另外两个光耦过来的，可0可1，用来实现正反转，这是我抄的别人的板，
如果与非门的一端输入为0的话那么输出端会一直是1，PMOS关断，电机停转，那这样的话与非门的另一个引脚的作用就是控制电机的起停的，而接到NPN三极管的与非门端则是用于PWM控制电机的转速的。
嗯，门电路是可以整形的。mos管不就是用来增加驱动能力的么。
一眼看去，这个是半桥电路！原来电路图上也可以搞脑筋急转弯啊
