关于MOS管发热严重问题,请大神神助指点迷津,,

2019-03-25 14:57发布

各位好,小弟菜鸟一门,依据资源帖画了个pcb,搞到电路板焊接原件后,上电尝试后,发现了个很棘手的问题,就是两个AO4616发热严重,上5V电,电流达到4A以上。。。开始以为是焊接的问题,就行重新开始按照模块焊接并且验证无误后,在焊接其他的,搞到现在还是发热严重,研究电路图半天也不知道啥原因,,,~~~~(>_<)~~~~。。。在此还请做过想过设计的大神帮我看看,究竟是哪里出了问题。电路图附上:
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
olive111
1楼-- · 2019-03-25 21:06
< 在线等,,,还请各位帮帮
maychang
2楼-- · 2019-03-26 01:25
olive111 发表于 2016-6-9 18:47
在线等,,,还请各位帮帮

没有查到AO4616资料。
从图中看,是一支N沟管和一支P沟管封装在一起。
如有该管资料,贴出来看看。
maychang
3楼-- · 2019-03-26 05:37
olive111 发表于 2016-6-9 18:47
在线等,,,还请各位帮帮

另外,四路输入信号(PWMA_L等)幅度有多大?是否留出了足够的死区?AO4616是否有足够的散热面积?
qwqwqw2088
4楼-- · 2019-03-26 09:13
 精彩回答 2  元偷偷看……
qwqwqw2088
5楼-- · 2019-03-26 13:51
qwqwqw2088 发表于 2016-6-9 21:09

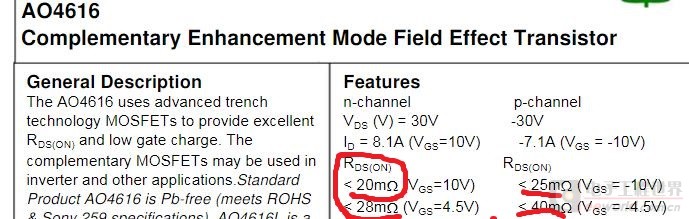

AO4616是封装一起的两个对管MOS,
如果其他驱动正常,AO4616的内阻在20毫欧左右,发热严重到多少度与4A以 ...

maychang
6楼-- · 2019-03-26 15:26
qwqwqw2088 发表于 2016-6-9 21:11

楼主的电路,未说明PWM频率,也未说明4A是直流电源(5V)电流还是负载上的电流。
假定PWM频率50kHz,那么四支电容的容抗约8欧姆,即使负载(J1处)短路,电源电流也不可能达到4A之多。
怀疑楼主的管子有“共同导通”。

不知道您有何看法?
