万利KL46板电源电路分析, 两个PMOS管漏极接漏极是怎么个意思

2020-02-19 21:01发布

功能应该是:
VCC没电时,切断法拉电容C1与VCC的连接.
一个PMOS管我能理解, 但不明白T2,T3两个PMOS管漏极接漏极是怎么个意思

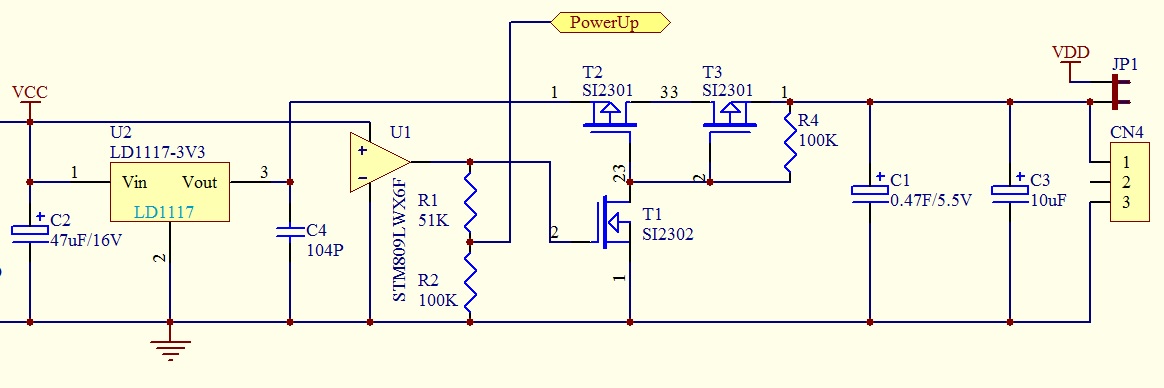

原理图如下:


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

24条回答

1楼-- · 2020-02-19 21:27

楼主拿到板子了？

2楼-- · 2020-02-19 21:44

背靠背式连接，防止通过体二极管放电吧。

3楼-- · 2020-02-19 23:46

精彩回答 2 元偷偷看……

4楼-- · 2020-02-20 00:03

你把ＭＯＳ管的体二极管画出来就明白了。

5楼-- · 2020-02-20 04:39

skyxjh 发表于 2014-12-25 18:54
你把ＭＯＳ管的体二极管画出来就明白了。

看手册了，还真是！

6楼-- · 2020-02-20 07:12

明白了
这个电路效果不错，KL46靠电容的电能坚持显示一段时间
