PI电路实际应用参数怎样取

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

qwqwqw2088

1楼-- · 2019-03-25 23:24

< 下面仅供参考

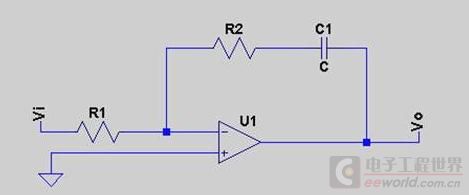

箭头表示电流的方向，取电压与电流关联参考方向。根据运放“虚短“可知运放反向输入端基本保持零电位。则
                           I=Vi÷R1-------------------------(1)
由“虚断断”可得I直接流过R2 C1路径,Ur2 Uc1 分别表示R2 C1上的压降
则                         Ur2=I×R2可得Ur2= Vi×(R2÷R1)---(2)
                           由1/C1×(dUc1/dt)=I两边积分可得
                        1/C×∫I=Uc1=>1/C1×∫(Vi÷R1)dt--------(3)
综合2 3两式的，我们就可以华丽的得出以下
                           Vo=－Vi×R2/R1－1/C1×∫(Vi÷R1)dt 稍微整理一下可以看到更清楚一点

                           Vo=﹣(R2/R1) ×Vi－1/( C1×R1) ×∫Vidt------—(4)
                           令Kp=﹣(R2/R1) Ki=－1/( C1×R1)
                        Vo=Kp×Vi＋Ki×∫Vidt 这其实就是个PI调节的标准表达式。
                        Vo通过某种方式去控制外设，常用方法如三角波比较进行脉宽调试。
