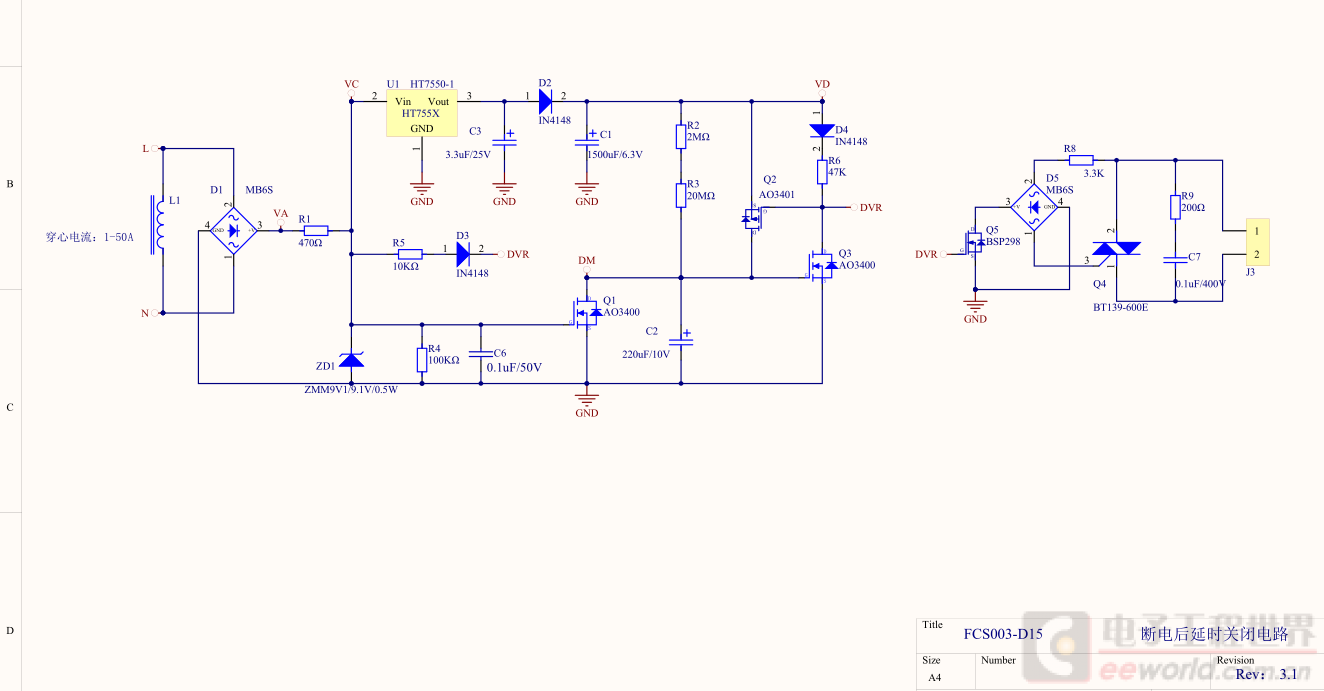

< 楼主要说清楚是电路中哪里断电，“输出的灯”又在哪儿？楼主图中R2、R3和C2构成RC电路，定时时长由该电路的RC常数决定。

“为什么是15分钟；他是靠什么计时的”
没有计时。延时靠R2R3对C2充电，充电到Q3导通，晶闸管关断。

楼主所示电路，是一个自锁电路，当L1有电时；可控硅通过DVR端即时导通，当L1无电时，由于C1的储能作用；DVR端电平不变，Q5仍维持导通状态，可控硅保持导通，输出J3.1。2端保持连通；（这里控制的是一个开关量 由可控硅形成的电子自保延时开关，）输出随着时间的延长，C1不断放电，当C1放电难以维持Q5导通时，可控硅关断，J1断开，灯经延时后熄灭，这种控制方式生活中很多，比如常见的红外控制灯，当来人时即时亮，离开后并不马上关，经一定延时，自动关闭；楼主问的是15分钟是从何而来？建议主看看RC充放电电路即可明白，不用多说了吧！！！

czl618 发表于 2016-12-8 20:29
楼主所示电路，是一个自锁电路，当L1有电时；可控硅通过DVR端即时导通，当L1无电时，由于C1的储能作用；DVR ...

谢谢，大神

czl618 发表于 2016-12-8 20:29
楼主所示电路，是一个自锁电路，当L1有电时；可控硅通过DVR端即时导通，当L1无电时，由于C1的储能作用；DVR ...

你说的非常正确；我公司有好几款这种延时电路；我看了一下只是改变了R2和R3的阻值；进而改变C2的充电时间而已，至于15分钟应该是电容的充电时间；这个我在算一下；在此表示感谢
