请教驱动ADC时差分放大器和电压跟随器有什么区别？

2019-03-25 15:01发布

站内问答 / 模拟电子
3115 12 1306

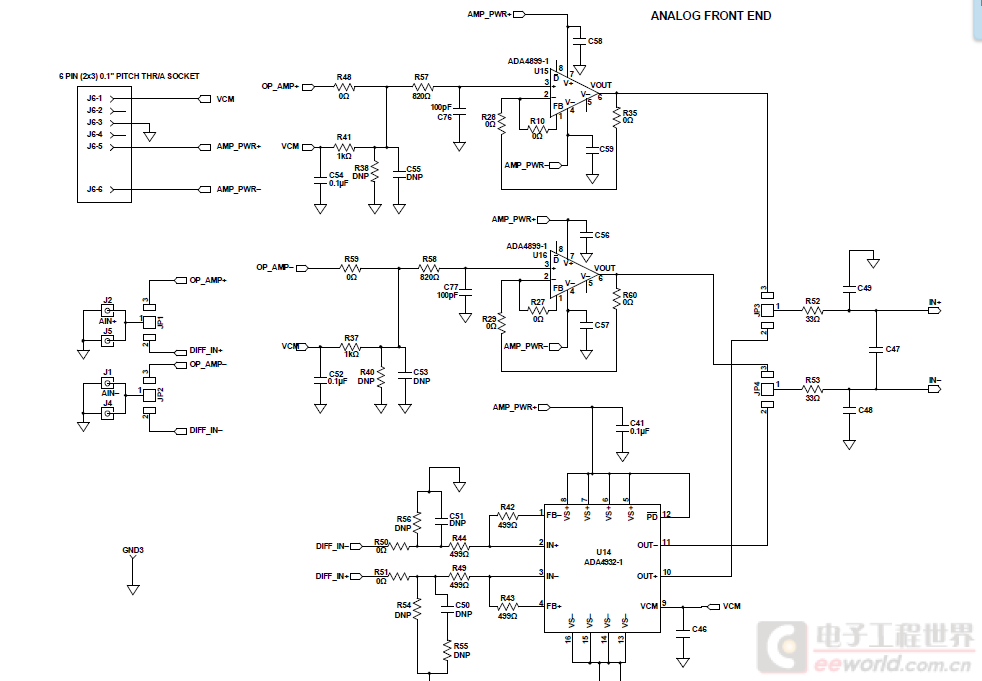

我看到某ADC评估板上同时使用了差分放大器和电压跟随器
一直也没弄明白两种方案的区别
通常电压跟随器用的放大器的噪声都要比差分放大器低很多
如果不是用于单端转差分输入
请问这两者的优缺点分别是什么？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
电子微创意
1楼-- · 2019-03-25 20:12
< 问题甚好，我也用到了一款AD芯片，也是差分输入的，现在好多高速AD都是这个样子，初次接触差分运放也在消化中，等待大神
电子微创意
2楼-- · 2019-03-25 21:40
 精彩回答 2  元偷偷看……
cruelfox
3楼-- · 2019-03-26 02:53
差分放大器有共模抑制能力，用两个运放跟随就没有共模抑制了，共模信号直接进ADC. 用差分放大器设定输出的共模DC电压在ADC的量程中点，这个特性用起来方便。
如果输入已经是对称的差分信号，比如音频XLR口连接的平衡信号，直接用运放Buffer就可以，后面用差分放大器优势不大，因为通用运放的选择面要广得多。不过DC bias的问题要特殊处理，可以用AC耦合避开。
GlenXu
4楼-- · 2019-03-26 03:03
无论AC、DC输入
1.差分和单端都是指输入回路而言，对中间电路这个没有太大意义。
2.差分有利于消除共模干扰，单端本身就工作在共模（COM），区分不了“差”
3.差分电路略复杂，单端的简单。
littleshrimp
5楼-- · 2019-03-26 08:07
电子微创意 发表于 2016-12-6 19:47
顺便分享一下这个文档MT-076

谢谢
ADI官网还有一个介绍差分放大器的文档
AN-1026: 高速差分ADC驱动器设计考虑[中文版] (Rev. 0)
http://www.analog.com/media/cn/t ... otes/AN-1026_cn.pdf
电子微创意
6楼-- · 2019-03-26 10:59
littleshrimp 发表于 2016-12-7 18:43
谢谢
ADI官网还有一个介绍差分放大器的文档
AN-1026: 高速差分ADC驱动器设计考虑[中文版] (Rev. 0)
ht ...
