51单片机主控的小直流电机带动风扇如何实现转速可视化呢？

2019-03-25 15:01发布

站内问答 / 模拟电子
5450 18 1691

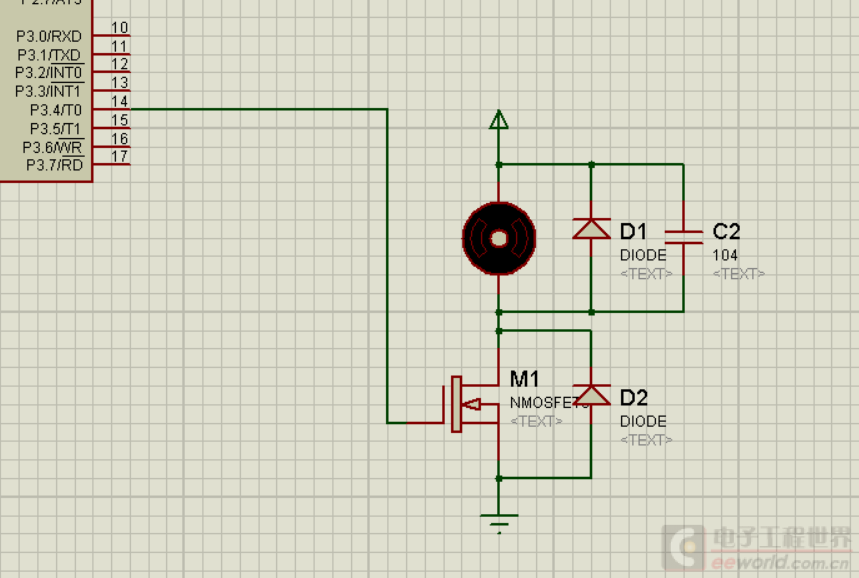

QQ图片20161205192137.png 这个是电机部分的电路图，该怎么实现转速可视化呢，还连的有数码管的，想把转速显示到数码管上
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
18条回答
gmchen
1楼-- · 2019-03-25 18:36
< 用一个光敏电阻或光电三极管，配合一个光源（LED或其它发光元件），利用风扇的叶片能隔断光线得到一个频率与风扇转速成正比的脉冲信号，送入单片机检测其频率就得到风扇转速了。
yjtyjt
2楼-- · 2019-03-25 21:42
增加一个霍尔传感器也可以。
扶摇-
3楼-- · 2019-03-26 00:15
 精彩回答 2  元偷偷看……
扶摇-
4楼-- · 2019-03-26 05:16
yjtyjt 发表于 2016-12-5 20:49
增加一个霍尔传感器也可以。

请问这个会不会很复杂呢？？
sint27
5楼-- · 2019-03-26 11:02
风机如果有带反馈信号引线的就方便了
ddllxxrr
6楼-- · 2019-03-26 13:56
直流电机，应加霍尔传感器，或光盘之类用红外对管来检测。但楼主可考虑下步进电机，其速度由PWM控制，要多快我说地算
