红外对射管 占空比大约50%方波经一阶RC高通滤波后波形不规则

2019-03-25 15:02发布

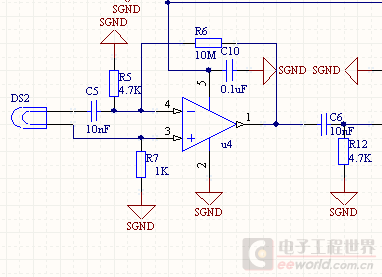

红外对射管 占空比大约50%方波经一阶RC高通滤波后波形不规则 运放1脚输出为方波,R12端波形为下图所示 请问一下是什么原因造成的? RC滤波的频率是小于 方波信号频率的,按理说不应该出现不规则的波形吧 QQ图片20161129103828.jpg QQ截图20161129104004.png





友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
吴下阿蒙
1楼-- · 2019-03-26 00:21
< 这就是微分信号了
captzs
2楼-- · 2019-03-26 03:23
矩形波经CR电路不要说成高通,是微分,应按照微分惯例,RC=B/10取值,B是矩形波宽度。
wugx
3楼-- · 2019-03-26 03:53
从现象上看C5,C6都起了微分作用,输入红外信号应该接近三角波或锯齿波,C5将信号转成类方波信号,而C6就看你的想法了,如果你想要这种微分信号那就可以了,如果只是隔直滤波,那么截止频率太接近信号频率了,拉远点,粗算一下你这截止频率21k,而红外对管的没记错的话38k
pengbiao1210
4楼-- · 2019-03-26 08:12
captzs 发表于 2016-11-29 11:25
矩形波经CR电路不要说成高通,是微分,应按照微分惯例,RC=B/10取值,B是矩形波宽度。

那请问如何才能变成高通滤波呢
pengbiao1210
5楼-- · 2019-03-26 11:07
wugx 发表于 2016-11-29 12:13
从现象上看C5,C6都起了微分作用,输入红外信号应该接近三角波或锯齿波,C5将信号转成类方波信号,而C6就看 ...

红外的载波频率不是38K 只有几K 另外截止频率也不是21K 也是几K呀
captzs
6楼-- · 2019-03-26 11:18
 精彩回答 2  元偷偷看……
