< Sorry！这两幅图，实在看不出是V/F电路。
后一幅图，至少有片74C04产生振荡。前一幅图，连产生振荡的地方都没有。

本帖最后由 gmchen 于 2016-11-21 19:23 编辑

楼主看不懂这个电路，估计主要是没有看懂那个开关电容模块（LTC6943），看懂了的话还是很简单的。

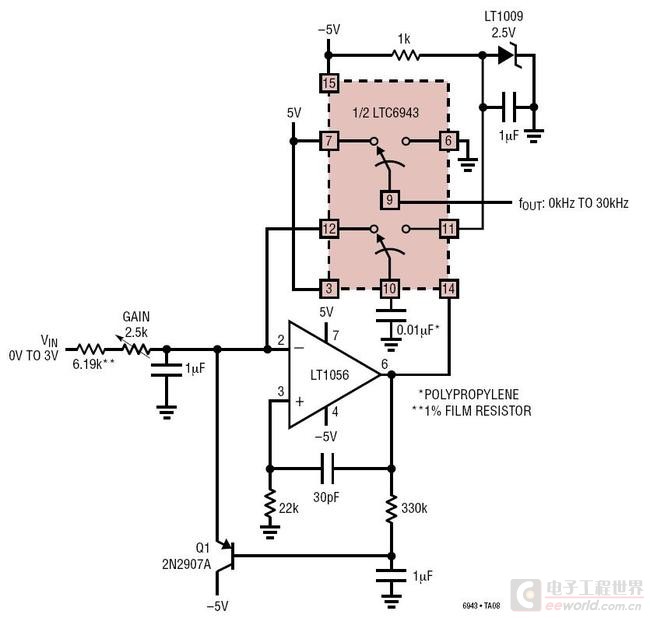

以你上面这个图为例解释一下。
首先，LTC6943内部就是几个模拟开关，14脚是控制这些开关的方向的，14脚为高电平时，10脚与11脚接通，反之与12脚接通。
再一个关键点是，一个电容（10脚对地）被反复地接在一个电源（负2.5V）与运放的输入端之间，它等效于在运放输入端与电源之间接入一个电阻（关于这一点，可以参考有关开关电容滤波器的资料）。
好了，有了上述两个基础知识，下面就容易了。
假设运放输出开始是高电平，LTC6943的10脚接到11脚，0.01uF电容被充电（负电压），注意此时运放是开环的。运放输出对下方的1uF电容充电，最后1uF电容上的电压上升导致晶体管Q1截止。此时由于Vin的存在，运放的反相输入端的1uF电容会被充电，所以运放反相输入端电位最后总会高于同相输入端，届时运放输出将突然下降到负电平（同相端的正反馈电容加速了这个过程——实际上运放是被当作比较器在使用）。那时LTC6943的10脚被改接到12脚，0.01uF电容被接到运放的反相输入端，其上的电荷（负电压）将使得运放的反相输入端电压下降（等效于在反相输入端与-2.5V之间接入一个电阻），当反相输入端电位下降到低于同相输入端时，运放的输出再次反转。如此反复就形成振荡。由于运放输入端那个1uF电容的充电速率与输入电压有关，所以振荡频率与输入电压有关，就是所谓的VFC啦！

本帖最后由 gmchen 于 2016-11-21 19:55 编辑

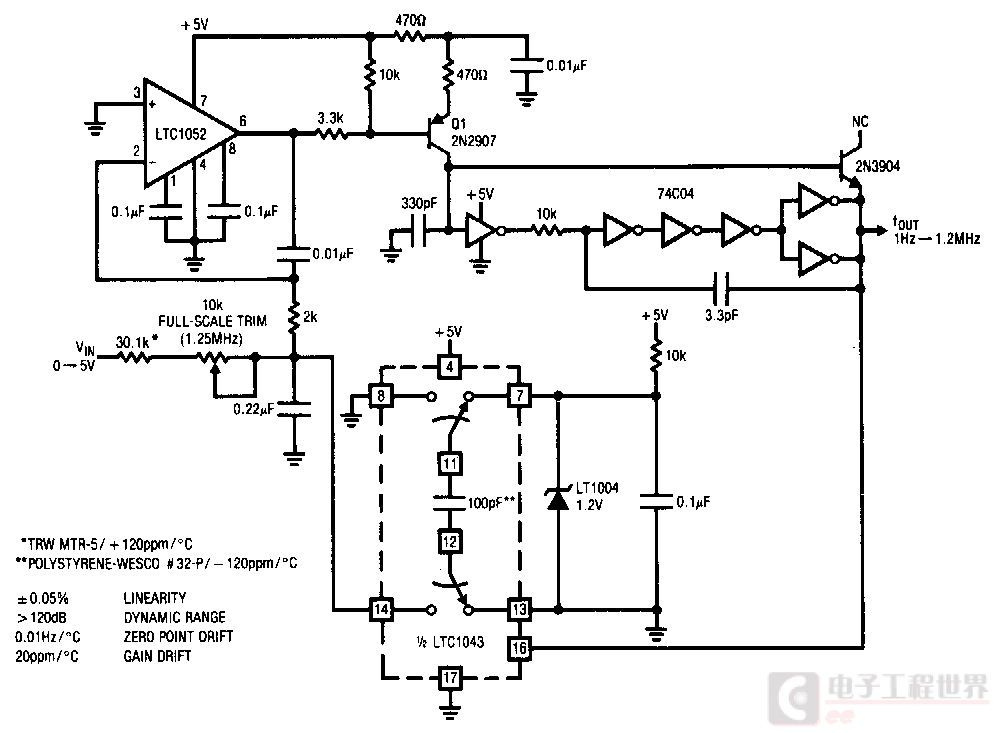

楼主的第二个电路原理与第一个差不多，区别是运放工作在线性区，运放的输出应该是三角波，后面的一堆反相器充当了比较器。顺便说一下，反相器中间插入的电阻电容的作用是构成滞回比较，并不是振荡。
