2019-03-25 15:04发布

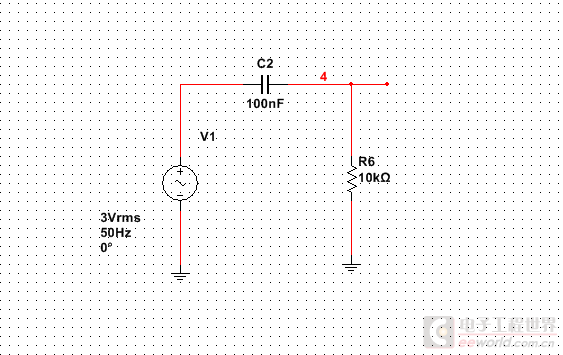

maychang 发表于 2016-10-28 09:43 电压源输出，一支电容，再串联一支电阻接地，输出为电阻两端。电容电阻数值的乘积须满足频率转折点要求。

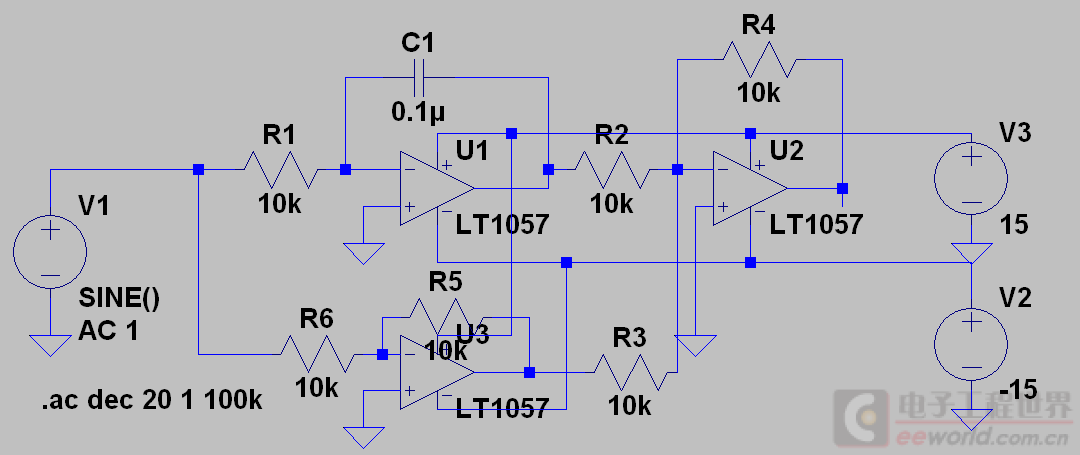

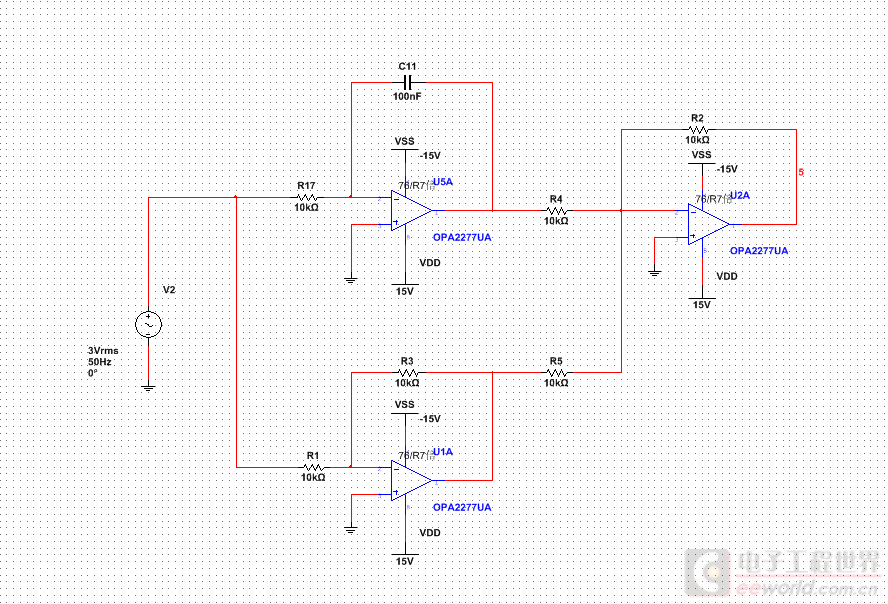

cruelfox 发表于 2016-10-28 10:00 运放做加法(反相)，前面接一路单位增益(反相)，一路积分(反相) 画一个看看吧。
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 picherlu 的问题《什么电路能够得出如此幅频特性曲线呢》','https://www.xiaopingtou.net/q-17443.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
画一个看看吧。

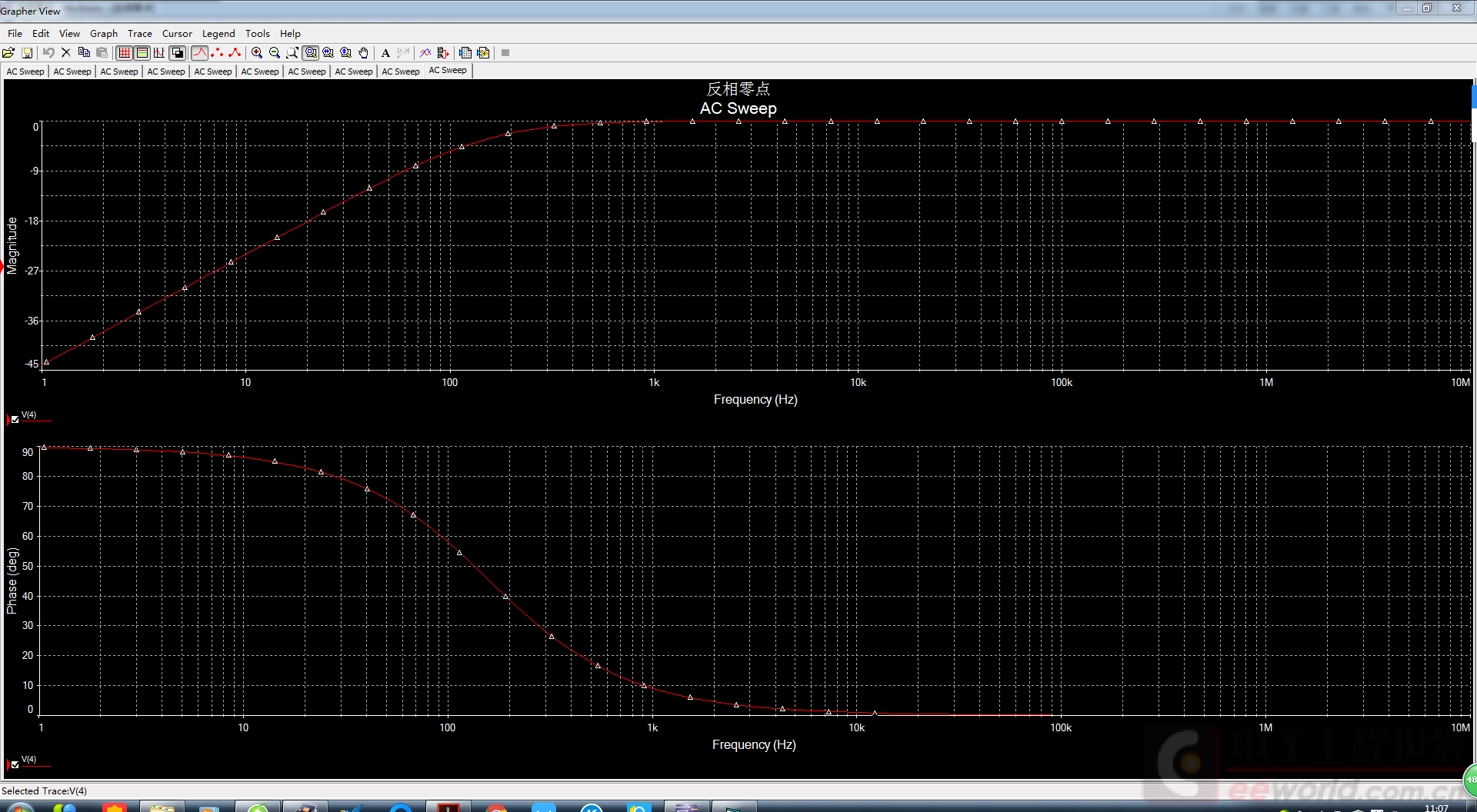

这个高通电路并不能得出这样的幅频特性吧

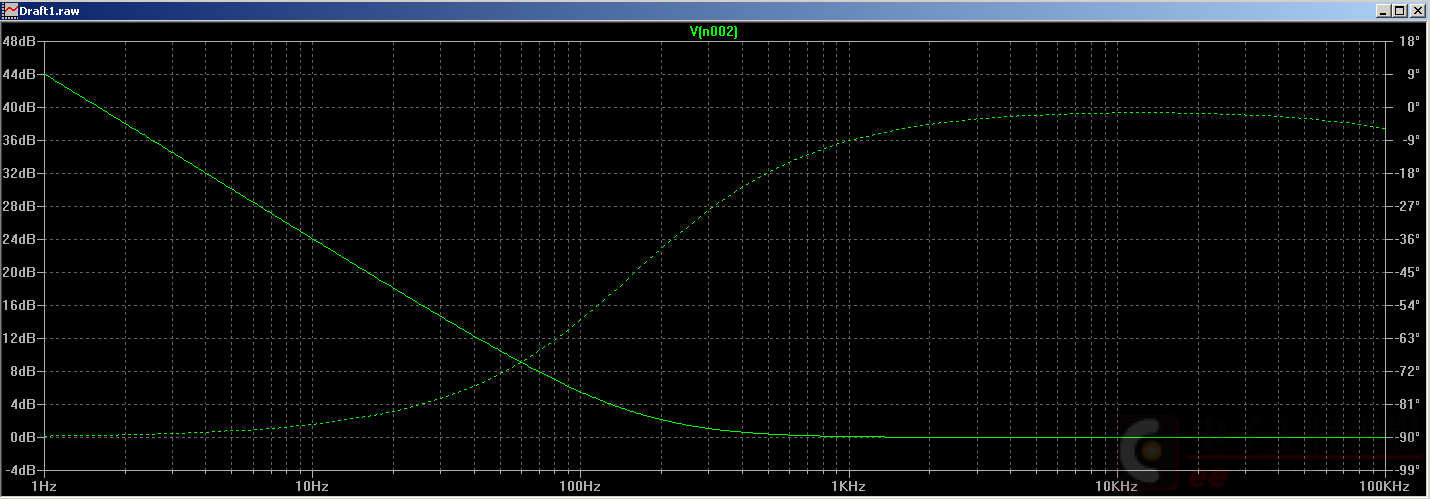

嗯，这个电路确实可以
