差分电路PCB板上输入端有3.7V的直流偏置,可能是什么原因?

2019-03-25 15:05发布

中间部分是差分输入端,两个端口上都有3.76的直流偏置电压,请问可能是什么原因导致的?请教大神们。
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-25 23:46
< “两个端口上都有3.76的直流偏置电压,请问可能是什么原因导致的?”
你的运放INA163输入端没有直流通路。
喝罐红牛继续飞
2楼-- · 2019-03-26 05:37
 精彩回答 2  元偷偷看……
jeez2005
3楼-- · 2019-03-26 07:18
maychang
4楼-- · 2019-03-26 11:29
喝罐红牛继续飞 发表于 2016-10-11 13:00
没有,是因为这个原因吗?

百分之百。
这是初学者非常容易犯的错误。

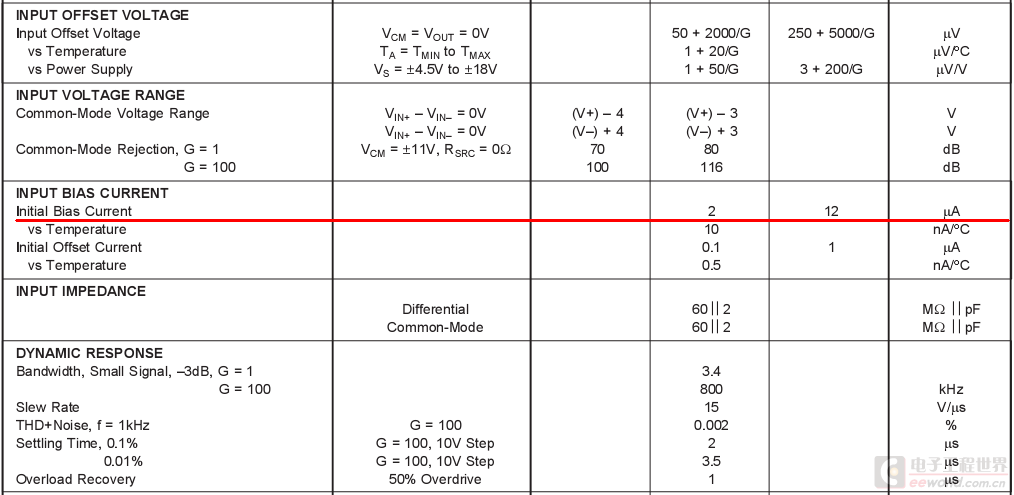

没有直流通路,该芯片偏置电流从哪里来?
喝罐红牛继续飞
5楼-- · 2019-03-26 14:47
maychang 发表于 2016-10-11 13:47
百分之百。
这是初学者非常容易犯的错误。
没有直流通路,该芯片偏置电流从哪里来?

大神你好,非常感谢你的用心解答,针对这个芯片应该怎么加直流通路?
maychang
6楼-- · 2019-03-26 19:23
喝罐红牛继续飞 发表于 2016-10-11 18:22
大神你好,非常感谢你的用心解答,针对这个芯片应该怎么加直流通路?

INA163两输入端各接一支电阻到地。
电阻必须大到不影响通频带低端转折频率,又不能使偏置电流在这两支电阻上产生过大电压而影响共模范围。
