输入24V为什么输出是4毫安电流
2019-03-25 15:06
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
模拟电子
14129
9
1512

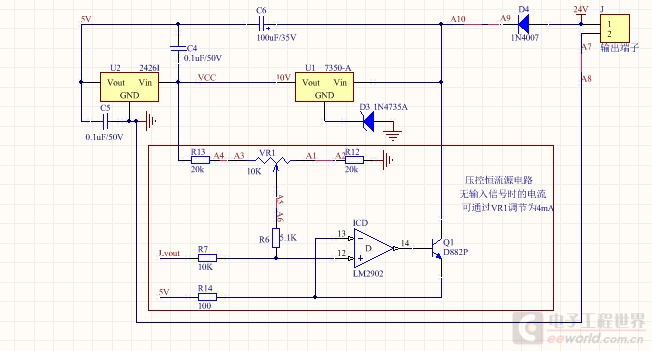

下图从输入端子输入是24V,输出是4毫安;请高手解释一下这个原理图
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
strong161
1楼-- · 2019-03-25 20:12
< 输出电流跟输出负载有关系吧,不是太懂
加载中...
吴下阿蒙
2楼-- · 2019-03-25 23:54
这图看不懂
加载中...
dontium
3楼-- · 2019-03-26 03:45
5V电压是供给谁的?仅作为基准吗?
U2如果是个线性稳压器,它只输出电流,那么从本电路可见,三极管的电流就没有通路了。
加载中...
maychang
4楼-- · 2019-03-26 08:31
“从输入端子输入是24V,输出是4毫安;请高手解释一下这个原理图”
此图严重错误,故不必再多解释。
加载中...
maychang
5楼-- · 2019-03-26 14:22
精彩回答 2 元偷偷看……
加载中...
maychang
6楼-- · 2019-03-26 17:07
首帖图中,输出端子旁边标注了“24V”的
电源符号
。这与图中标注“10V”或者“5V”完全不同。标注“10V”仅仅表示该点电压为10V或者5V。按照惯例,24V电压的负端为地符号。
那么在“输出端子”两端联接100欧电阻时,100欧电阻中流过的电流必是24/100=0.24(A)。而如果负载为零,将短路24V电源。
加载中...
