< “初级上下两个绕组的绕线方向应该是相反的吗？”
应该这样绕：始端记作1，绕到2，然后从2端同前方向继续绕到3。
1～2和2～3，绕向相同。

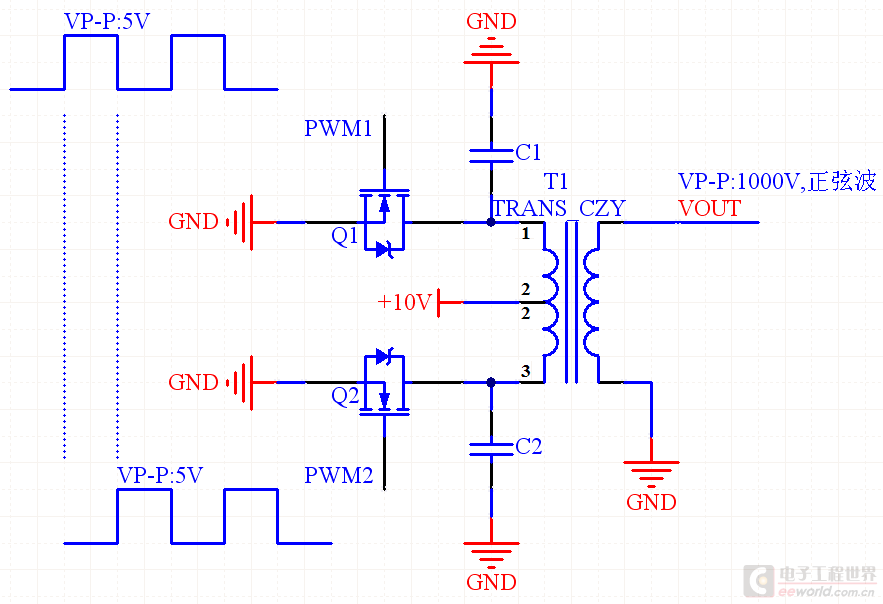

“输入控制信号为方波，相位差180°，输出信号为正弦波”
输出为正弦波，那是因为变压器初级等效电感和电容C1C2构成谐振回路，滤除了大部分高次谐波。
这样的电路，驱动信号(你已画在左上和左下)不能高电平占180度。应留出死区，即留出一段时间，在这段时间内，两管均关断。换言之，每支功率管导通角小于180度。

maychang 发表于 2016-9-30 16:47
“输入控制信号为方波，相位差180°，输出信号为正弦波”
输出为正弦波，那是因为变压器初级等效电感和电 ...

谢谢maychang指导！

maychang 发表于 2016-9-30 16:47
“输入控制信号为方波，相位差180°，输出信号为正弦波”
输出为正弦波，那是因为变压器初级等效电感和电 ...

maychang您好，
初级线圈的匝数该怎么确定呢？
次级线圈的线径是根据输出功率的大小来决定的吗？
初级等效电感是直接告诉供应商做到多少，还是做回来用电桥测试，再确定C1，C2的电容值？

maychang 发表于 2016-9-30 16:40
“还有什么参数需要注意？”
不知道你的超声波频率多少，但肯定20kHz以上，否则不能称为超声波。
在这样 ...

maychang，您好！
频率是200KHZ，我向用来测水的深度，30米左右。发射功率需要达到多少瓦？
