西勒震荡电路起振不了

2019-03-25 15:08发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-03-25 23:37

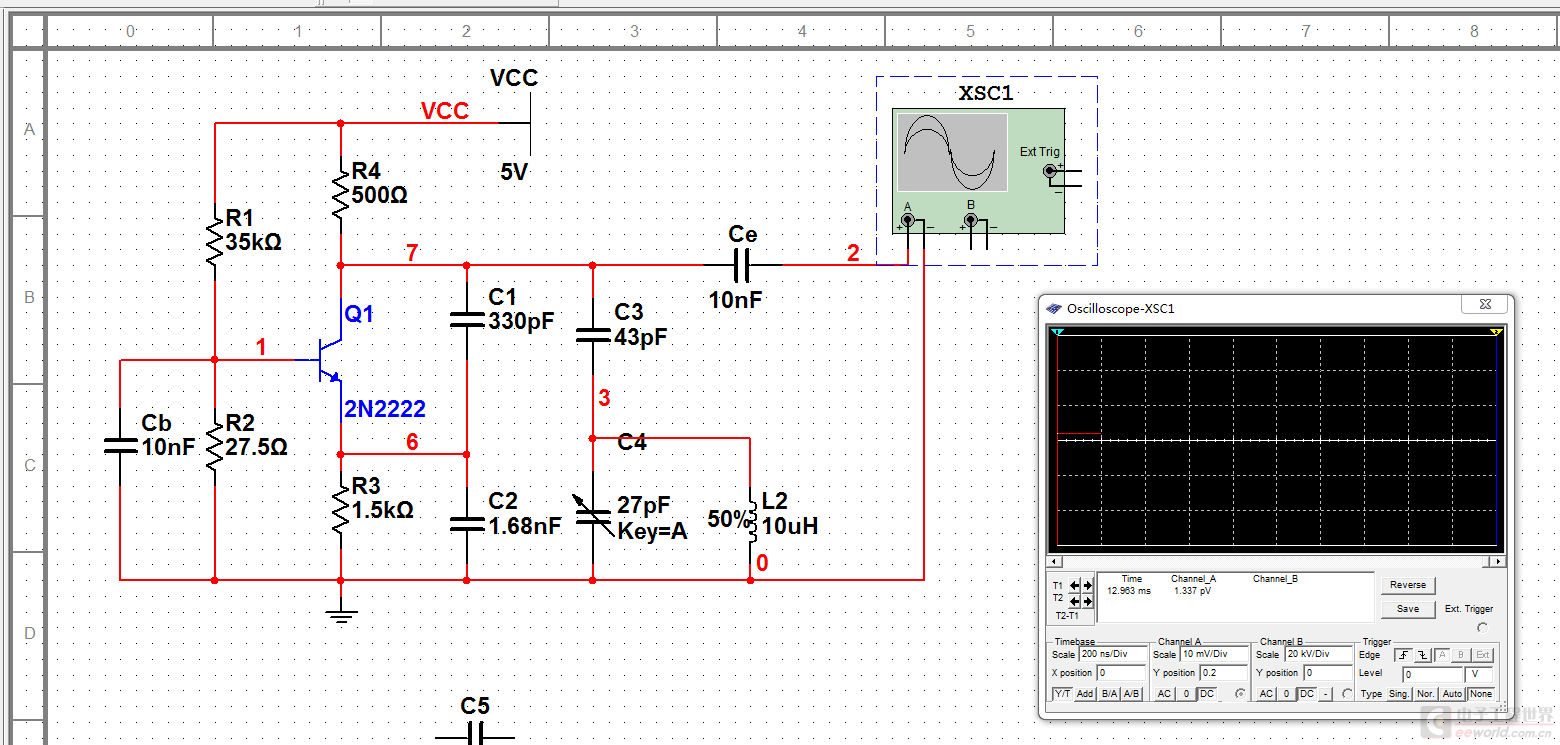

< 谐振回路，电容27pF，电感10uH，耦合电容却是43pF。你打算在哪个频率上振荡，计算过没有？

2楼-- · 2019-03-26 04:37

maychang 发表于 2016-9-28 20:13
谐振回路，电容27pF，电感10uH，耦合电容却是43pF。你打算在哪个频率上振荡，计算过没有？

6MHz，计算过，不知道哪算错了。。静态工作点选的3V，1mA

3楼-- · 2019-03-26 05:28

zhuuu 发表于 2016-9-29 08:57
6MHz，计算过，不知道哪算错了。。静态工作点选的3V，1mA

静态集电极电流还可以小一些，例如0.5~0.7mA。
集电极负载电阻宜大些，例如1千欧以上。

4楼-- · 2019-03-26 10:05

zhuuu 发表于 2016-9-29 08:57
6MHz，计算过，不知道哪算错了。。静态工作点选的3V，1mA

仿真软件在仿真振荡电路时经常出错。
修改元件数值后，可以试试令初始状态某电容两端电压不为零，再看看。
