关于MAX485硬件无延时电路的问题求教

2019-03-25 15:12发布

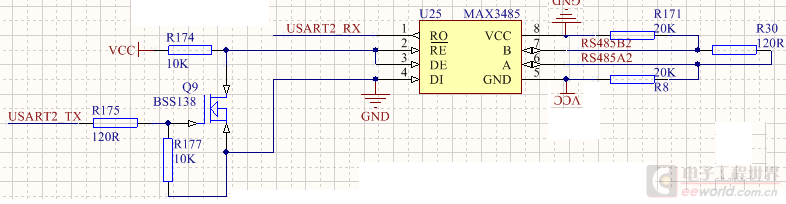

最近在使用485硬件无延时电路,但是在实际使用的时候有一些问题, 电路 电路
在使用逻辑分析仪分析数据时(从上到下 TX DE/TE RX三根线),Modbus主站发送完一个命令后,从站会回复一串数据,但是可见在红 {MOD}区域会有一个低电平,这样就导致数据接收回来是错误的,按道理在TX处于高电平时RX的电平应该是高的,为什么会被拉低,是什么原因导致的希望给位指教下
逻辑分析仪 逻辑分析仪




此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
ddlxiaoxu
1楼-- · 2019-03-25 21:56
 精彩回答 2  元偷偷看……
maychang
2楼-- · 2019-03-26 00:14
ddlxiaoxu 发表于 2016-9-9 17:55
实物就是原理图那样连接的?   MAX3485的8脚是VCC图里却连接GND    4脚GND  却连的VCC    应该和A  B 的上 ...

MAX3485的8脚是VCC图里却连接GND    4脚GND  却连的VCC

这样联接,能正常工作才怪。
tangyinyin123
3楼-- · 2019-03-26 04:55
maychang 发表于 2016-9-9 19:47
MAX3485的8脚是VCC图里却连接GND    4脚GND  却连的VCC

这样联接,能正常工作才怪。

不好意思啊,,,一开始硬件电路是A下拉,B上拉,然后调试的时候,按照网上的的电路改成了A上拉B下拉,,,截图的时候把图稍微处理下跟实际使用的一样,只是这个GND和VCC忘了断开,抱歉抱歉
tangyinyin123
4楼-- · 2019-03-26 07:45
ddlxiaoxu 发表于 2016-9-9 17:55
实物就是原理图那样连接的?   MAX3485的8脚是VCC图里却连接GND    4脚GND  却连的VCC    应该和A  B 的上 ...

不好意思啊,,,一开始硬件电路是A下拉,B上拉,然后调试的时候,按照网上的的电路改成了A上拉B下拉,,,截图的时候把图稍微处理下跟实际使用的一样,只是这个GND和VCC忘了断开,抱歉抱歉
5525
5楼-- · 2019-03-26 09:53
又多了一个 485的 伙伴。
楼主加油!
maychang
6楼-- · 2019-03-26 10:15
注意从单片机之类来的TX信号并未接芯片的DI端。
这是一种只发送“1”的电路。那么红 {MOD}区域低电平就是很正常的事情了。
