如何将一个高脉冲变成高电平/低电平?
2019-03-25 15:12
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
模拟电子
6721
12
1448

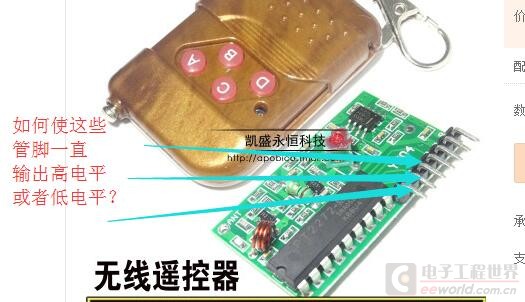

手上有个PT2272的接收板,不支持自锁,遥控器上有4个按键,对应四组输出,按下一个按键,接收板对应的IO口输出高电平,一松开又恢复成低电平,求教大神如何才能做到按一下遥控器按键,接收板对应的IO口能变成一直高电平,再按一下按键,电平翻转,就是变成低电平,需要加什么元件吗?555能实现吗?麻烦大神给个简单的示意图
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
cj_in
1楼-- · 2019-03-25 20:40
< 用触发器或者锁存器,74HC系列的那种
加载中...
zhangdaijinqf
2楼-- · 2019-03-25 23:24
cj_in 发表于 2016-8-15 15:22
用触发器或者锁存器,74HC系列的那种
大神 能具体点吗?如何操作?
加载中...
chunyang
3楼-- · 2019-03-26 03:54
用正脉冲去触发一个用74HC系列标准电路做的触发器,JK触发器或D触发器。仔细去看看相关的器件手册,弄明白逻辑时序就该知道怎么做了。
加载中...
qwqwqw2088
4楼-- · 2019-03-26 07:47
应该是自锁按键开关与轻触开关制问题
加载中...
cj_in
5楼-- · 2019-03-26 11:36
精彩回答 2 元偷偷看……
加载中...
maychang
6楼-- · 2019-03-26 17:28

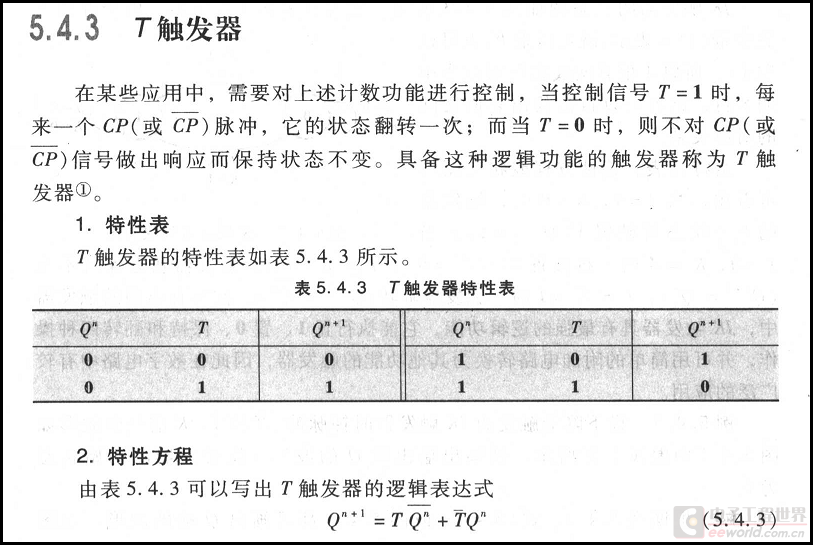

这个东西叫T触发器。
不过,市场上并没有T触发器出售,所以要用D触发器或者JK触发器自己搭。
详见《电子技术基础.数字部分.(康华光.第5版)》。
加载中...
