好的，等会上图，现在做饭

dontium 发表于 2016-8-23 13:13
这个问题，图是必须的。

参考电压被抬高，说明有向参考源注入电流的通道，且这个注入的电流大于参考源的 ...

版主  这是电路原理图

楼主的“ REF ” 电压是怎么产生的？图中并没有这一部分。

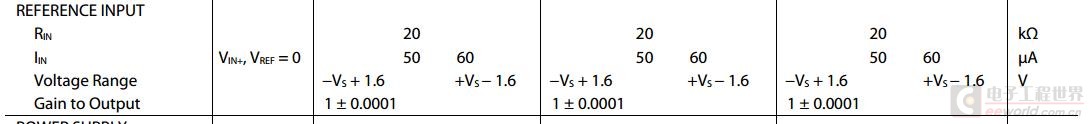

AD620的手册中，也没有具体内部电路，但给了这个表：


再考虑你的参考源的可能情况，楼主的参考源，应该是只向外输出电流的（不提供灌电流）参考源。

如果是这种情况，建议楼主把5脚并个适当的电阻到地

dontium 发表于 2016-8-23 20:46
楼主的“ REF ” 电压是怎么产生的？图中并没有这一部分。

AD620的手册中，也没有具体内部电路，但给了 ...

图中的REF是（U2最右边的器件）XTR115的1脚 产生的 (前面说是TLC5615说错了)

zhang4689638 发表于 2016-8-23 20:55
图中的REF是（U2最右边的器件）XTR115的1脚 产生的 (前面说是TLC5615说错了)

把5脚加个电阻应该能解决问题的。
