请帮我看一下这个三极管是怎么回事儿

2019-03-25 15:14发布

各位大侠,又来请教,下图是原理图

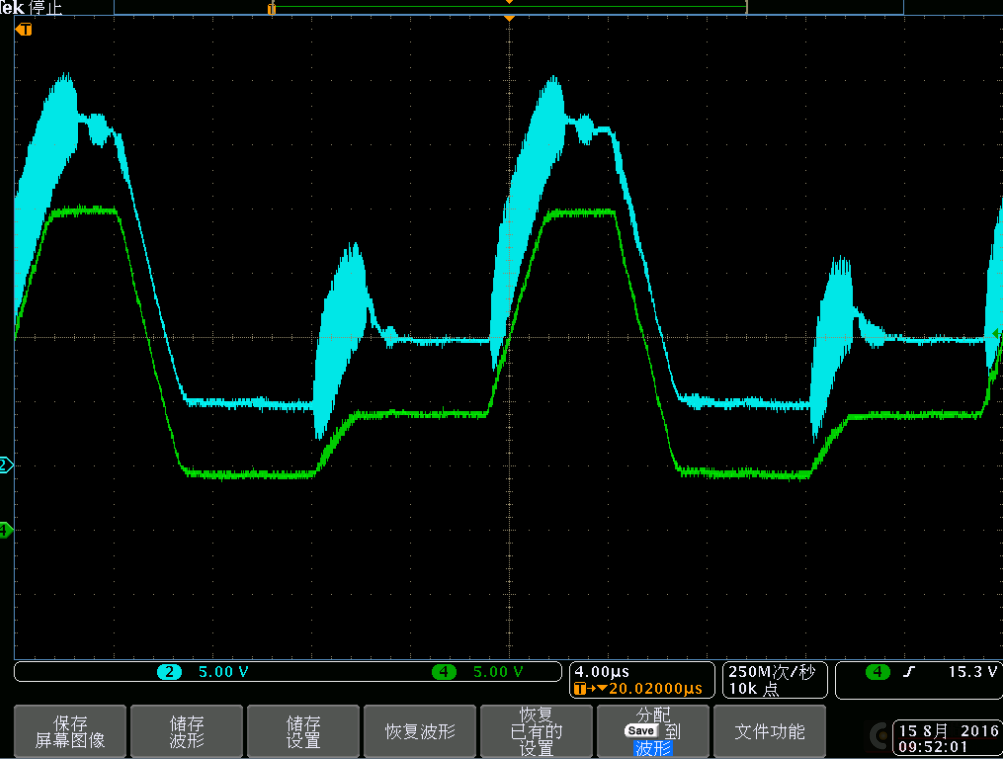

及波形图 amp4 amp4
蓝 {MOD}线是MJB44H11和MJB45H11组成的三极管对,绿线是4131和1746组成的三极管对,请大侠帮忙分析蓝 {MOD}波形为何会产生如此强烈的杂波.

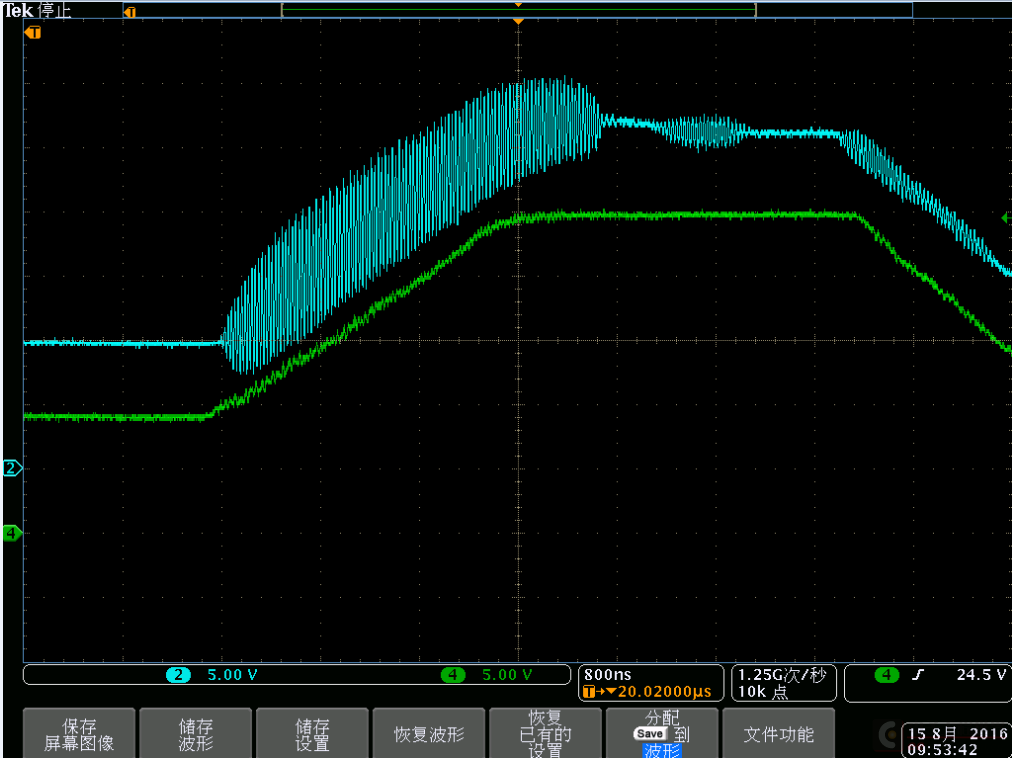

局部放大波形图: amp31.png
在线等待...
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-25 19:33
< “这个三极管是怎么回事儿”
像是产生了寄生振荡。
这种振荡,通常是电源滤波不良或者电路布局不合适引起的。
mcu8031
2楼-- · 2019-03-25 23:31
maychang 发表于 2016-8-16 10:32
“这个三极管是怎么回事儿”
像是产生了寄生振荡。
这种振荡,通常是电源滤波不良或者电路布局不合适引起 ...

有道理,布线问题,是直接替换三极管,应该硬件走线差别不大,应该有其它啥方面下手解决呢
mcu8031
3楼-- · 2019-03-26 01:09
maychang 发表于 2016-8-16 10:32
“这个三极管是怎么回事儿”
像是产生了寄生振荡。
这种振荡,通常是电源滤波不良或者电路布局不合适引起 ...

有一个重要的信息,忘了说了,就是两对管子在空载时表现一样,这个寄生震荡是出现在加了负载之后才有的
maychang
4楼-- · 2019-03-26 03:06
“这个三极管是怎么回事儿”
具体到你这个电路。我看到最左边有个标号VHA2,最右边也有个标号VHA2,这两点应该是联接在一起的。
如果是这样,此电路就应该振荡,不出问题才是侥幸。
luck_gfb
5楼-- · 2019-03-26 07:38
 精彩回答 2  元偷偷看……
maychang
6楼-- · 2019-03-26 09:59
原理图中我看到两种地线符号,都标注着GND,这是怎么回事?是不是胡闹?
