< 电压比较器实际上和运算放大器区别不太大。

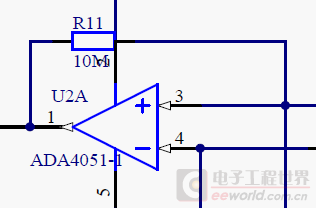

输出接到同相输入端(或者分压接入一部分输出信号)将构成正反馈，比较器会具有施密特电路特性(某些教材上称为滞回特性)。
输出接到反相输入端将构成负反馈。但比较器通常不考虑线性工作，所以接成负反馈电路后未必能够稳定工作。

maychang 发表于 2015-7-9 15:02
电压比较器实际上和运算放大器区别不太大。
输出接到同相输入端(或者分压接入一部分输出信号)将构成正反馈 ...

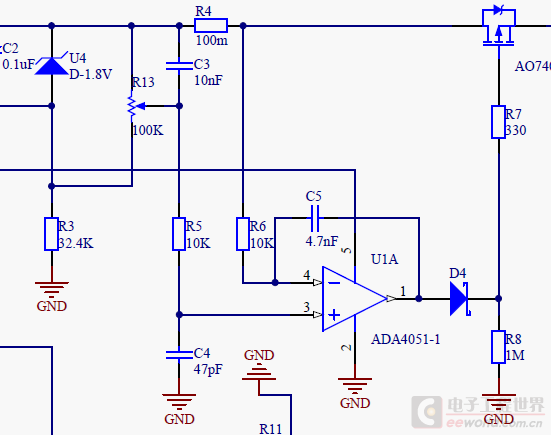

这个图是比较电阻R4两端的电压来控制MOS管限制电流经过，没有正反馈 ，请问电容是什么功能呢，这电路是比较器么？

pengbiao1210 发表于 2015-7-9 16:09
这个图是比较电阻R4两端的电压来控制MOS管限制电流经过，没有正反馈 ，请问电容是什么功能呢，这电 ...

ADA4051是运放，不是比较器。
严重怀疑你的电原理图中ADA4051两个输入端画反。严重怀疑你的电原理图中R4位置画错。

maychang 发表于 2015-7-9 16:54
ADA4051是运放，不是比较器。
严重怀疑你的电原理图中ADA4051两个输入端画反。严重怀疑你的电原理图中R4 ...

这电路图不是我画的，我也知道它是运放，但解释说它的功能是比较电阻电压来控制电流输出。我的理解是电容是用来消除变阻器滑动产生的干扰，是一个没有直流反馈的运放 ，我就是不要太明白是怎么个比较，输出时序又是怎样

pengbiao1210 发表于 2015-7-9 17:18
这电路图不是我画的，我也知道它是运放，但解释说它的功能是比较电阻电压来控制电流输出。我的理解是电容 ...

“我就是不要太明白是怎么个比较”
运放直流开环工作，当然是比较两个输入端之间的电压。同相输入端电位高于反相输入端电位则输出端为高，反之输出端为低。

“输出时序又是怎样”
模拟电路，哪里来的时序？
