电路挺经典的,哪位大神可以帮我讲讲

2019-03-25 15:16发布

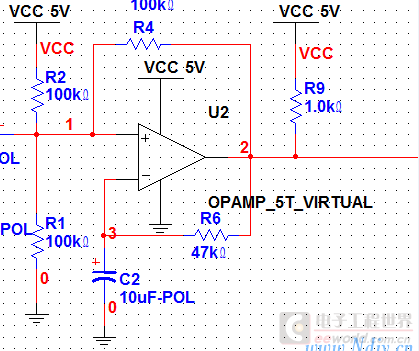

初学模电感觉有点难,哪位大神可以帮我分析分析这个电路,就单独来说后边的lm393(图一)应该是个方波发生器,经过焊接电路测量3脚是个充放过程, WL{T`5]NN_7]8{LI07LGYFI.png (图一)
1脚是一个方波,由R4反馈的结果影响。输出脚2是个方波。LM393在电路中是一个比较器的作用。(个人分析不知是否正确,望大神纠正。)
图二也是经过实际焊接电路测量了各个引脚的电压,1脚是个正弦波围绕2.5V波动,3脚是个高电平大改2.5V,输出脚2是个方波其中高电平为5v。这个电路到底是如何工作的,其中C1,C2又有什么作用?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
110107110
1楼-- · 2019-03-25 17:21
< 自己顶一个等大神。
dongzhi1128
2楼-- · 2019-03-25 19:06
看起来还有点复杂
maychang
3楼-- · 2019-03-25 19:46
楼主贴了四幅图,其中后两幅重复。
第一幅图,是一种多谐振荡电路(弛张振荡电路),其输出为矩形波。
“经过焊接电路测量3脚是个充放过程”。没有错。
“输出脚2是个方波”。准确地说是矩形波。其高电平持续时间和低电平持续时间并不相等,略有差别。
“LM393在电路中是一个比较器的作用”。想必焊接出来的实际电路是使用了LM393而不是图中显示的运放。
LM393本来就是比较器,所以不应该说“LM393在电路中是一个比较器的作用”。
maychang
4楼-- · 2019-03-26 00:25

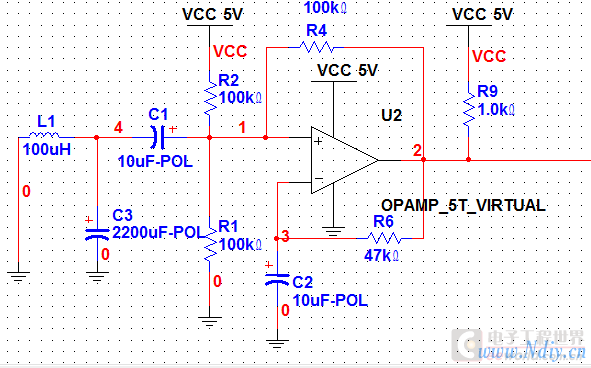

第二幅图,是第一幅图再加上C1、L1、C3共三个元件。
不知道楼主增加这三个元件是何用意,抑或听了某位大师的忽悠画出来的电路。
maychang
5楼-- · 2019-03-26 03:16
楼主应该知道:L1C3构成谐振回路。
从C1向右看过去,右边电路是个高内阻(R1R2R4并联)信号源。
谐振回路对这样一个信号的响应相当复杂,其响应不但与L1电感量C3电容量有关,还与信号频率有关,更与L1C3的损耗有关。
所以,“1脚是个正弦波”仅在很特殊的情况下才会出现。
maychang
6楼-- · 2019-03-26 04:52
