2019-03-25 15:16发布

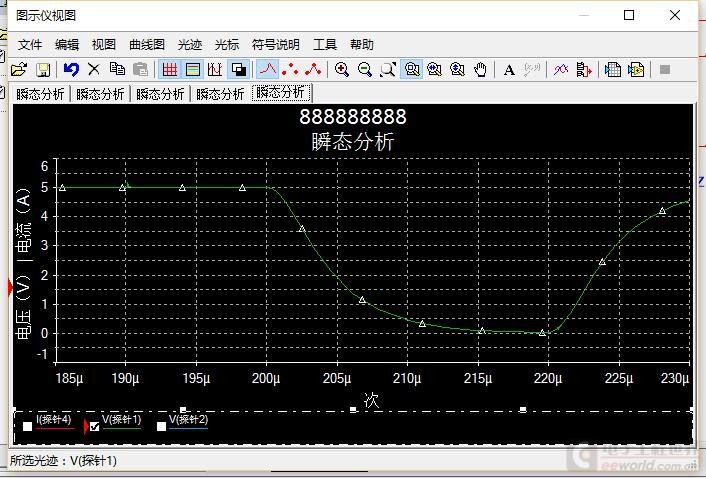

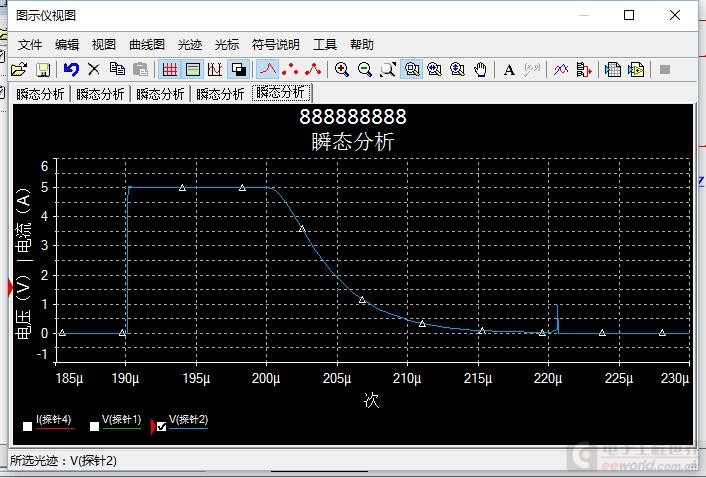

maychang 发表于 2016-7-31 20:35 楼主的这个毛刺是仿真出来的。到制成电路板焊接完成后，很可能这个毛刺和仿真时完全不一样。 这种毛刺，是 ...
度假的乞丐 发表于 2016-8-1 00:32 哦~ 我导师也说让我先搭电路出来在调试，只是我一直觉得这个问题不解决心里好难受！ 多谢你的回复啦！
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 度假的乞丐 的问题《mosfet零电压开通毛刺问题》','https://www.xiaopingtou.net/q-17549.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
这种毛刺，是电路中存在分布电容和分布电感所产生，而实际电路的分布电容和分布电感可能与仿真时差别很大。
哦~ 我导师也说让我先搭电路出来在调试，只是我一直觉得这个问题不解决心里好难受！
多谢你的回复啦！
你的仿真图中电容C7仅1pF。
不要说MOS管极间电容，就是示波器探头的输入电容也比1pF大若干倍。探头接上或者撤下，电路的工作会受很大影响。
