用TL431搭出来的恒流电路，发热严重。求教降温之法。

2019-03-25 15:18发布

站内问答 / 模拟电子

8492 12

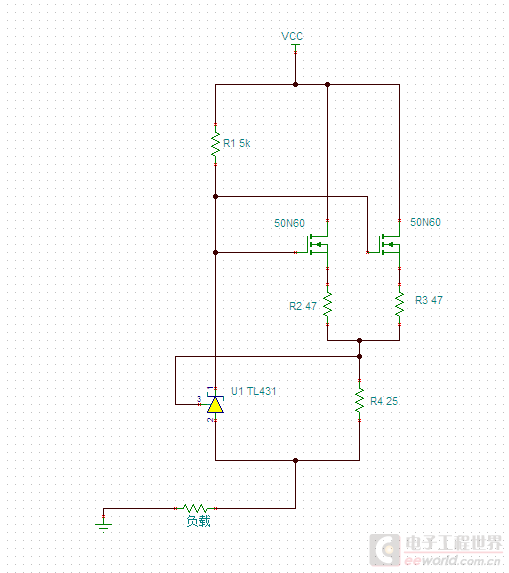

1.如图。用TL431仿照它的datasheet 搭出一个约100ma两端恒流电路。
2.输入电压VCC 为8－27V。
一开始只用一个MOS管，VCC还没调到20V，MOS管就发热厉害了（七八十度），后来并了一个，本来想着双管齐下，XXXXX……无奈仅仅仅降了几度，MOS管还是好热，好热，好热。
3.有没有大神来帮它降降温


此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

12条回答

1楼-- · 2019-03-25 18:39

< 100mA * 20V = 2W，找个2W的管子吧

2楼-- · 2019-03-25 23:24

lcofjp 发表于 2016-7-25 10:47
100mA * 20V = 2W，找个2W的管子吧

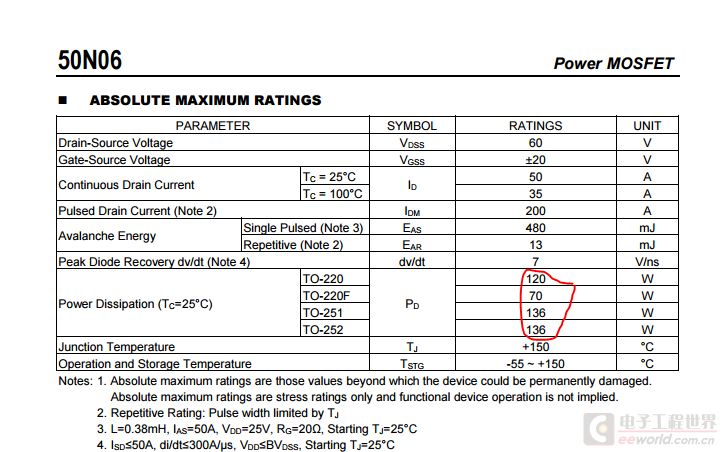

谢谢指导，但是这个管子50N60好像已经远远大于2W了。 50N06温度.PNG


3楼-- · 2019-03-25 23:42

精彩回答 2 元偷偷看……

4楼-- · 2019-03-26 05:14

发热是正常的。2W功率让不带散热片的处‘管子承担是不行的。要加散热片。
另外，电路中，R2、R3不用接。

5楼-- · 2019-03-26 05:57

mcza30 发表于 2016-7-25 11:28
要加散热片。

只有加散热片这一招了吗，有没有通过完善电路的方法来降低发热量

6楼-- · 2019-03-26 07:28

dontium 发表于 2016-7-25 12:00
发热是正常的。2W功率让不带散热片的处‘管子承担是不行的。要加散热片。
另外，电路中，R2、R3不用接。
...

我试过了，R2，R3不接的话，两个MOS管不能同时导通。
除了加散热片，还有其他方法吗？
