captzs 发表于 2016-5-27 10:23 以后引用别人的帖，要注明。

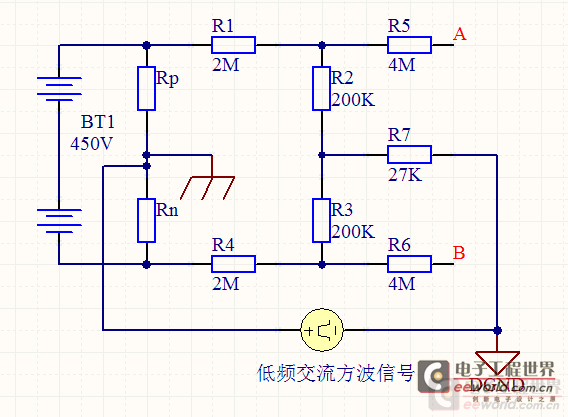

captzs 发表于 2016-5-27 10:02 按照电桥分析。红三角形图标不要。 Rp=Rn，在R7两端电压是矩形波信号幅度。Rp与Rn不等，按照电桥比例计算 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 木易725 的问题《~~~请问低频信号叠加在直流系统，信号是怎么走呢？》','https://www.xiaopingtou.net/q-17588.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
如果 Rp≠Rn，R7 就有固定的电压，使方波的基线偏移，如果频率够低，可见到表针摆动，频率更低的话，可见表针轮流指出两个数值。
Rp=Rn，在R7两端电压是矩形波信号幅度。Rp与Rn不等，按照电桥比例计算。
好的
当Rp和Rn不同是，高压电源是不是对信号有影响。相同时可把电源看成断路，
