‘儿童节’，没有出去耍呀，但是收获挺多的，这里分享在Altera DE2上运行软核MC8051的基本方法：
1.首先什么是MC8051：“MC8051 IP核是由德国的OreganoSystems公司与维也纳理工大学CAD工作组合作开发的开源项目, 遵循LGPL(Lesser General Public License),2001年12月发布MC8051v110版”；
2.其标准源代码是VHDL，同时最重要的是：她和 Intel 的MCS 8051指令集完全兼容，指令执行时间为 1~4个时钟周期，可选的乘法，除法指令等
3.嵌入FPGA的方法：（1）synplify 实现mc8051_top顶层的综合，这里注意不能把mc8051各个模块的配置文件（.cfg.vhd）放入综合内；
（2）在综合完成后把相应的.vqm，，这里是synplify产生的mc8051 core的mc8051_top(即：顶层文件自己命名的文件)，拷贝到quartus ii 的工程目录下，，完成在quartus内的symbol 顶层原理图的产生；
（3）在quartus ii 中为mc8051 建立 PLL, ROM, RAM, RAMX（扩展的ram），这些可以用quartus 的宏函数（IP）产生，，自己完成参数的定制（注意修改mc8051_p.vhd 和RAM,ROM,RAMX端口名称的对应，，否则综合会出错）；

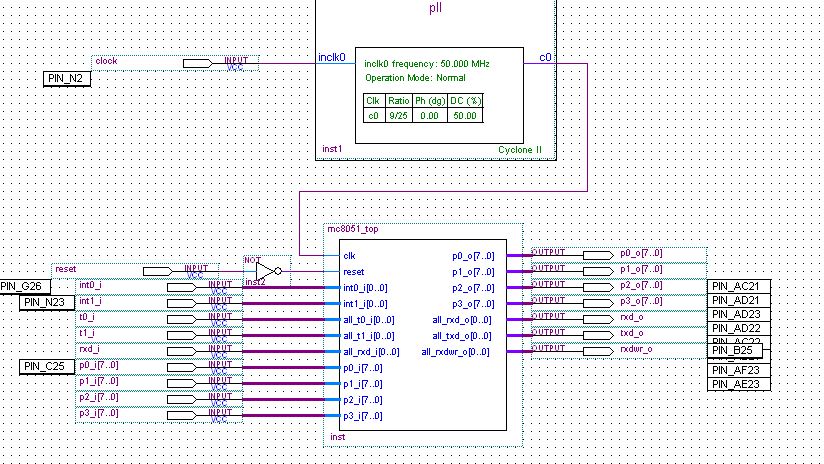

（4）在顶层我采用，，原理图描述的方法，，主要是个人对VHDL不太熟悉，，。

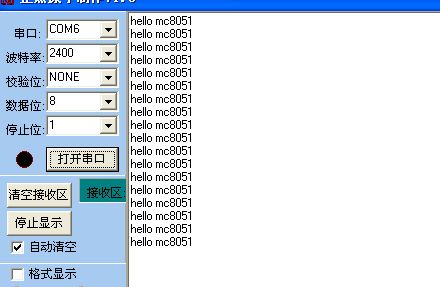

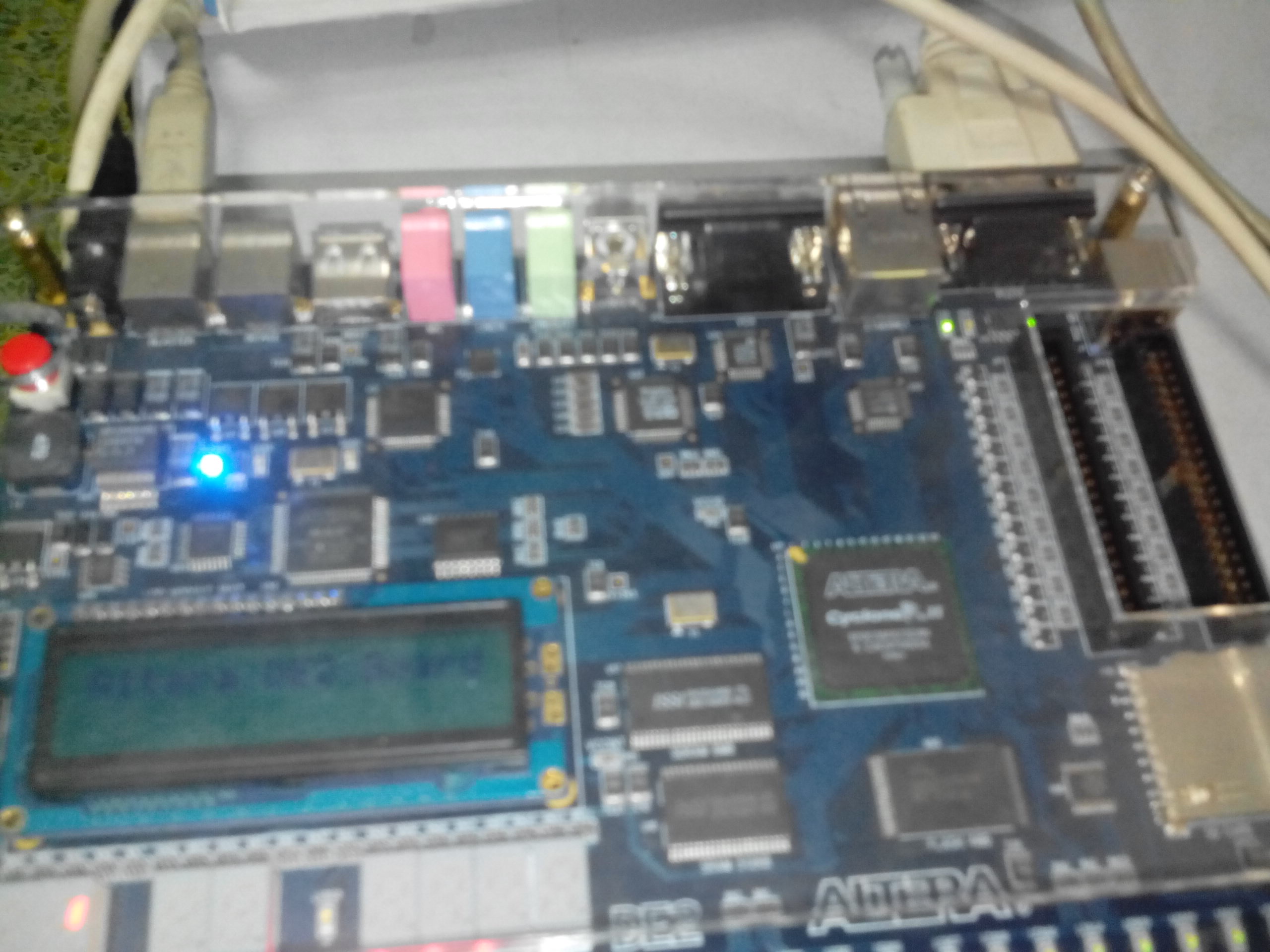

（5）分配FPGA 引脚这个主要看de2 （或者其他板子的原理图了），，完成最后的综合实现，，无报错，，下载到板子中。
