BAV74这个二极管怎么感觉不会用?求助.

2019-03-25 15:22发布

本帖最后由 cl17726 于 2016-4-17 15:19 编辑


然后我试着给PIN1,3.3V,PIN2,悬空,得到PIN3类似噪音一样,0.06~0.08V

给PIN1,5V,PIN2,悬空,得到PIN3 -6V ~ -7V的电压,也是噪音一样.

给PIN2,6V,PIN1,悬空,得到PIN3类似噪音一样,得到4.2V的电压

给PIN2,3.3V,PIN1,悬空,得到PIN3类似噪音一样,得到2.7V的电压

给PIN1 5V,PIN2 3.3V,同时供电,无输出,电压0V

难道买错了?我换了五六个都这样

单独断电测量,都是二极管,但是上了电路就不对,电路是自己额外飞线了,无其他电路干扰

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
14条回答
chunyang
1楼-- · 2019-03-25 20:26

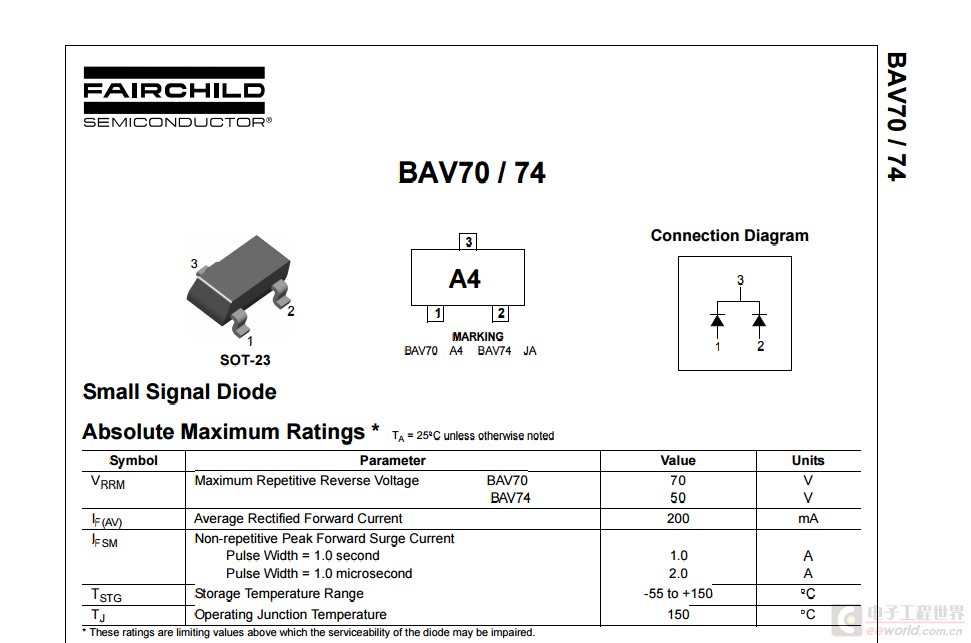

< 楼主应用万用表二极管档测一下,BAV74就是两个负极并联的二极管而已,你的测试方法不对。
maychang
2楼-- · 2019-03-25 23:00
“我试着给PIN1,3.3V,PIN2,悬空,得到PIN3类似噪音一样,0.06~0.08V”

恐怕楼主对“电压”的概念尚未掌握。
说“电压”,必定是电路中两点之间的电压。单独说某一点的电压毫无意义。
“我试着给PIN1,3.3V,PIN2,悬空”,这个3.3V是PIN1这一点对谁的电压?
sacq
3楼-- · 2019-03-26 01:36
小信号开关二极管,工作的电流不超过250mA。
楼主说不会用,楼主想怎么个用法呢?
cl17726
4楼-- · 2019-03-26 01:40
chunyang 发表于 2016-4-17 15:19
楼主应用万用表二极管档测一下,BAV74就是两个负极并联的二极管而已,你的测试方法不对。

是啊,独立测试PIN1-PIN3,PIN2-PIN3都是对的,二极管,0.7V不到.
cl17726
5楼-- · 2019-03-26 06:33
maychang 发表于 2016-4-17 15:25
“我试着给PIN1,3.3V,PIN2,悬空,得到PIN3类似噪音一样,0.06~0.08V”

恐怕楼主对“电压”的概念尚未掌握 ...

都是对地啊
cl17726
6楼-- · 2019-03-26 11:36
 精彩回答 2  元偷偷看……
