RAM读出的数据和写入的数据不一样,求解
2020-02-23 10:54
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
FPGA
6268
4
4

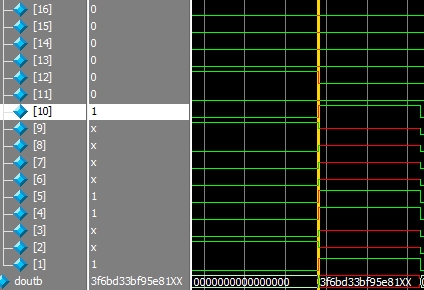

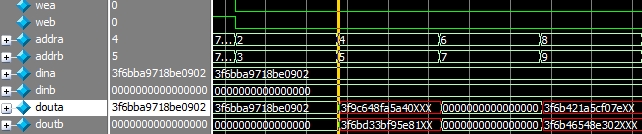

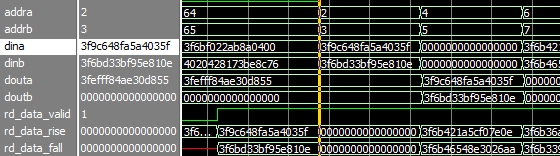

用RAM接收ddr2 RAM 的输出数据,写入数据是,din 和dout是一样的,但后来读数据时,数据的低几位为x,见最后一张图片,不知道为什么。
而且这个部分位数为x的数据,可以作为加法器的add输入,也能算出结果,低几位为x,高位有数据。
求解。
