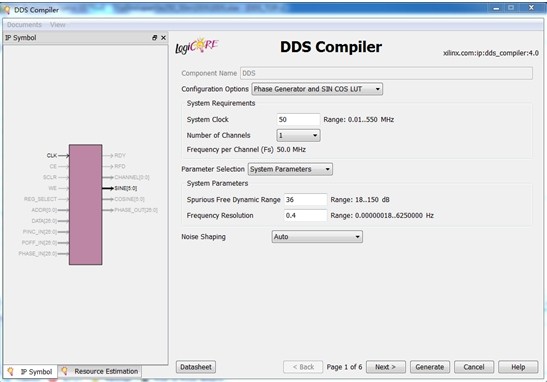

Configuration Options 配置选项后面有三个选项：1          Phase Generater and SIN COS LUT：相位发生器和sine 和cos波形控制塔；2          Phase Generater only.相位生成器。3          SIN COS LUT only:System Clock：指给DDS输入的系统时钟频率Number of Channel：输出几路波形，通过IP核上的CHANNEL[0:0]来确定当前输出的是第几通道波形。Parameter Selection：参数选择，两个选项，1        Hardware Parameters:硬件参数。                Phase Width：相位宽度，多少位。                Output width：输出的波形数字量宽度2        System Parameters：系统参数。                 Spurious Free Dynamic Range：                 Frequency Resolution：频率分辨率，及一个数字量频率改变多少

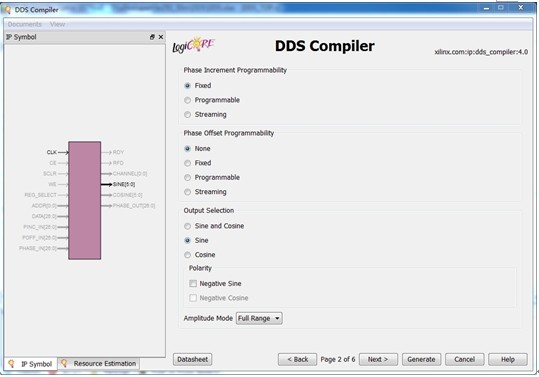

第二页：Phase increment programmability：相位增量可编程性                   Fixed:固定                   Programmable:可程控的                   Streaming:Phase offset programmability：相位偏移量可编程性Output selection：输出选项Polarity:极性   Negative sine：负的正弦波
Implementation options：     Memory type: 1 distributed rom：使用分布room2 block rom：使用模块room（尽可能选模块）     Optimization goal：优化目标：1 area：面积优先2 speed：速度优先。 Latency options：configurable：可配置的 ，Latency:（延迟的意思）Optional pins：可选针Has phase out：DDS上的相位输出引脚是否需要 RDY：信号准备就绪标志引脚    RFD：请求    Clock enable：时钟使能    synchronousclear ：同步clear channel pins：通道引脚选项

第一的页面上参数选择的时候选择：system parameter会出现上面的界面。选择hardware parameter 就出现下面的界面。

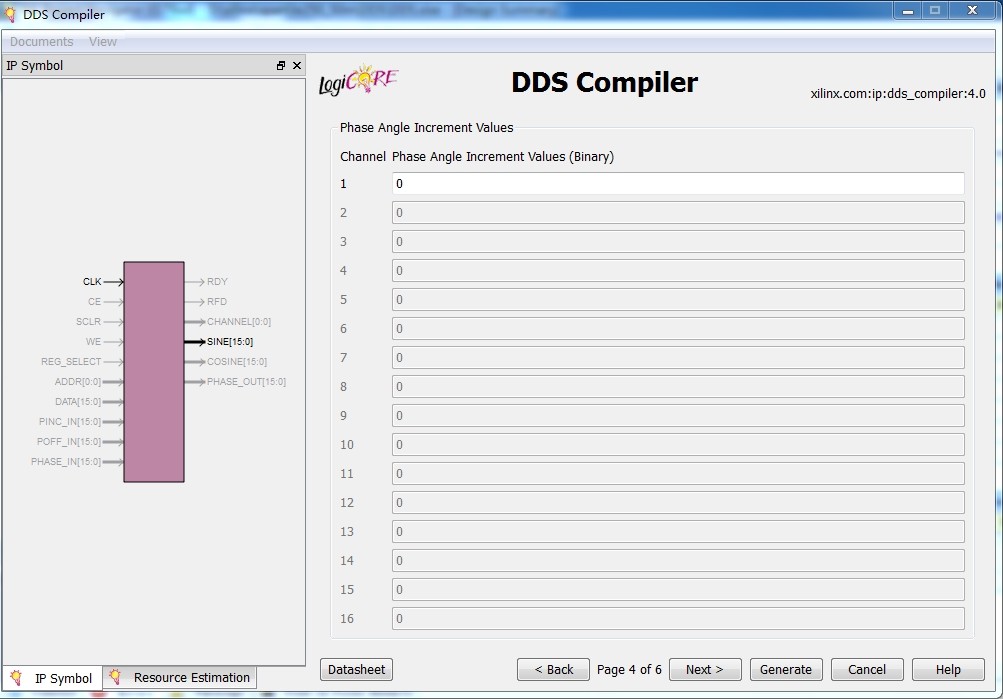

Phase angle increment values：相位角度增量值Channel phase angle increment values(binary)：通道相位角度增量值（二进制）




有不对或不完善的地方求指点。
