maychang 发表于 2016-6-19 15:44 “该电路图中，电阻R2，R3，R4，R5的作用是什么” R2和R3是光耦的负载电阻，后级由此取得光耦输出信号。 ...
迷途的小书童 发表于 2016-6-19 16:24 不要R2，R3可以吗？
maychang 发表于 2016-6-19 16:48 “不要R2，R3可以吗？” 绝对不可以。 R2R3若开路，光耦漏电流即足以将后级74LVC2G17(同相施密特)输入 ...
elvike 发表于 2016-6-19 19:03 不要R2，R3是指开路吧。这两个电阻我认为是光耦不导通的时候，提供下拉得到低电平的，maychang老师你觉得 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 迷途的小书童 的问题《该图中，并联一个电阻接地的作用是什么？》','https://www.xiaopingtou.net/q-17612.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

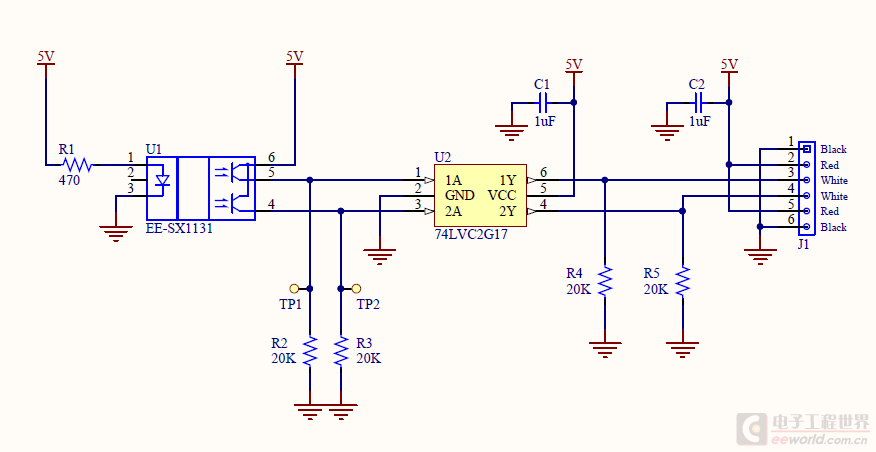

R2和R3是光耦的负载电阻，后级由此取得光耦输出信号。
R4和R5看不出来是什么作用。
不要R2，R3可以吗？
“不要R2，R3可以吗？”
绝对不可以。
R2R3若开路，光耦漏电流即足以将后级74LVC2G17(同相施密特)输入端拉到高电平。R2R3若短路，光耦一次有电流(发光)时光耦直接烧毁。
好的，知道了，谢谢你了
“这两个电阻我认为是光耦不导通的时候，提供下拉得到低电平的”
一点错也没有。
如果这两支电阻为开路，光耦不导通(关断)时不能保证后级输入为低电平。
