机台上有一个信号放大器，三极管型号什么都被打磨掉了无法确认；现在准备自己做一个！我机拆了一个画了一个信号放大电路（暂且这么说吧）大概测量了一下输出电压的变化情况 ！求高手告知 这个三极管是什么型号的？？或者什么型号的三极管能实现这个功能！ 实在不行 大神就给个同样功能的电路 给我也可以 谢谢先拉！！

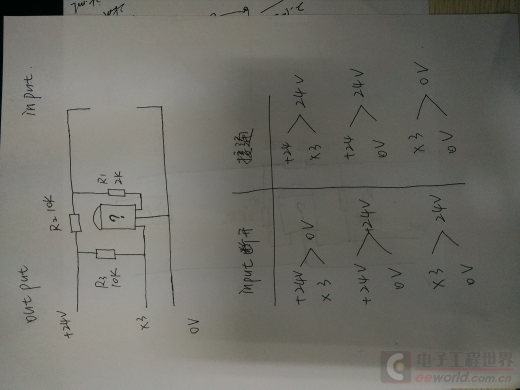

元件的电路图如下！
input端的开关状态 直接切换了 输出端 X3 和 +24 0V之间的电压变换！！ 断开的时候 X3/0V 是24V电压！ 接通时候 是 +24/X3有24V电压！
此帖出自小平头技术问答
元件的电路图如下！
input端的开关状态 直接切换了 输出端 X3 和 +24 0V之间的电压变换！！ 断开的时候 X3/0V 是24V电压！ 接通时候 是 +24/X3有24V电压！
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
电阻阻值不是绝对精准，基本误差1-2%之间！不知大侠有何高见？？

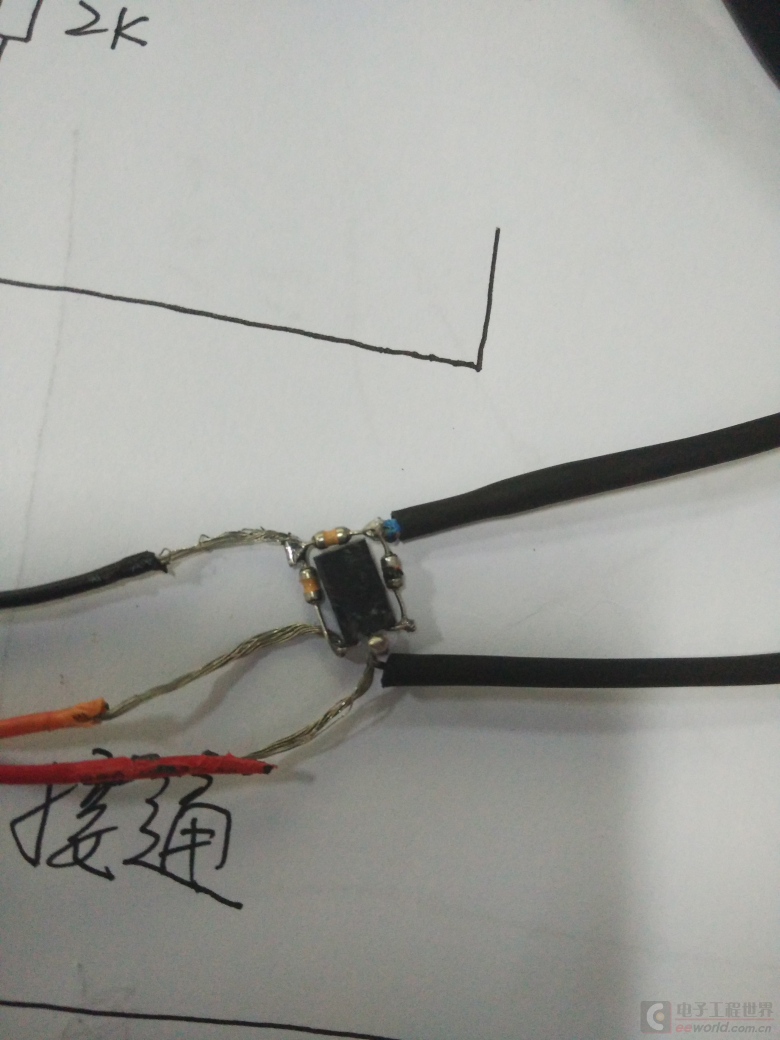

万用表二极管档 两两测量两个脚 只有两个脚是有变化的！其他针脚没用反映！ 外部电路 如果没错两端应该都是光耦开关；输入端两根线是光耦开关输入， 输出端的X3和0V负极 应该也是光耦接收信号！
自己在网上搜搜怎么用万用表判断晶体管管脚，再测绘电路图。
