< 前面是一个带半波整流的差分放大器。后面是一个精密整流器

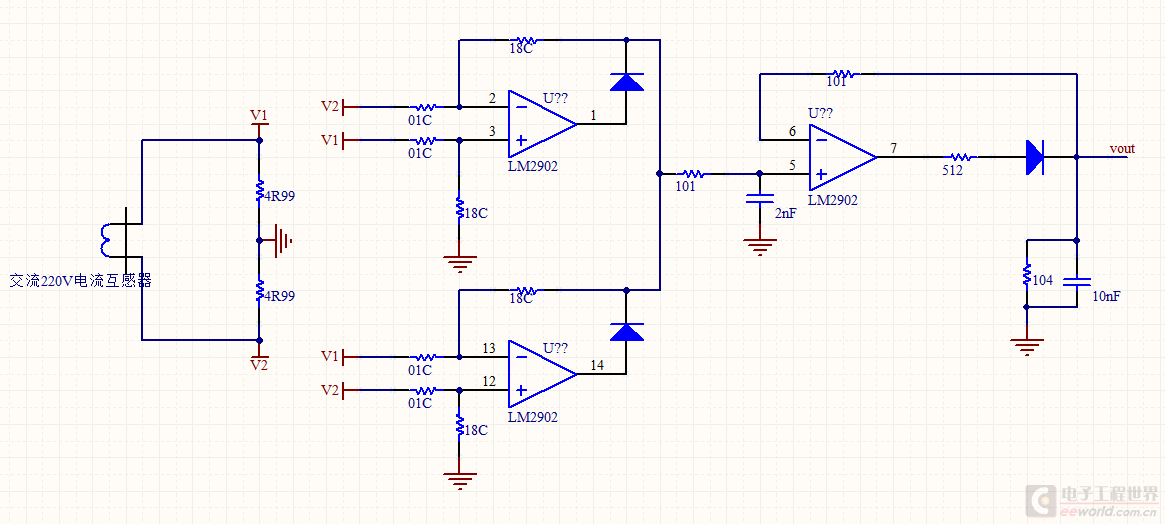

上面和下面两片运放，从与其联接的电阻看，类似于差动放大器。但与典型差动放大器不同之处，是运放输出端接有一支二极管，所以此二运放不可能输出负电压，而该运放输出为正时，由于运放增益非常高，与典型的差动放大器无异。其增益由标注为18C和标注为01C的电阻决定。
另外，注意到上下两片运放输入端相位相反，由此可知两运放分别在交流的两个半波工作，均输出交流半波正电压。于是构成精密全波整流电路。

maychang 发表于 2016-6-12 21:00
上面和下面两片运放，从与其联接的电阻看，类似于差动放大器。但与典型差动放大器不同之处，是运放输出端接 ...

那这样前面俩个运放构成放大整流，后面的那个运放呢，是电压跟随还是有其他作用，谢谢

zhuzaidage 发表于 2016-6-13 09:53
那这样前面俩个运放构成放大整流，后面的那个运放呢，是电压跟随还是有其他作用，谢谢

右边运放是电压跟随器。其输出端串联的二极管其实必要性不大，因为其反相输入端接地，而同相输入端不可能为正。
标注为2nF的电容和标注为101的电阻构成低通滤波。但标注为10nF的电容其实也没有什么用，并没有滤波作用，因跟随器输出阻抗很低。
