　数字时钟管理器

　　顾名思义，数字时钟管理器（DCM）是一种用于管理时钟架构并有助于时钟信号成形和操控的模块。DCM内含一个延迟锁相环（DLL），可根据输入时钟信号，去除DCM输出时钟信号的歪斜，从而避免时钟分配延迟。

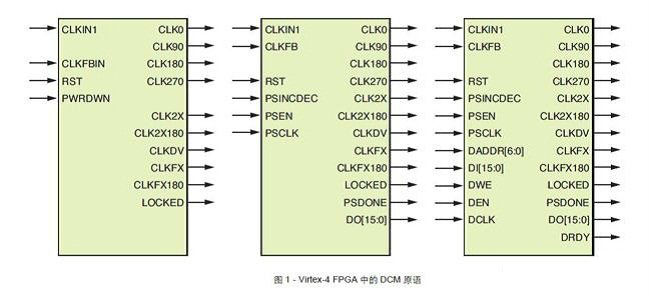

　　DLL 内含一个延迟元件和控制逻辑链路。延迟元件的输出是输入时钟延迟所得。延迟时间取决于延迟元件在延迟链路中的位置。这种延迟体现为针对原始时钟的相位改变或相移，这就是所谓的“数字相移”。图1所示的即为Virtex-4器件中的典型DCM模块。根据Virtex-4FPGA用户指南（UG070，2.6 版本）的介绍，Virtex-4中有三种不同的DCM原语。

　　一般来说，DLL与PLL类似。但与PLL不同的是DLL不含压控振荡器（VCO）。PLL会一直存储相位和频率信息，而DLL只存储相位信息。因此，DLL略比PLL稳定。DLL和PLL这两种类型都可以使用模拟和数字技术设计，或者混合两种技术设计。但赛灵思器件中的DCM采用全数字化设计。

　　由于DCM可以在时钟路径上引入延迟，比如您就可使用DCM可以精确地为DRAM生成行和列访问选通信号的时序。与此类似，数据总线上的各个数据位可以在不同的时间到达。为了正确对数据位采样，接收端的时钟信号必须适当地与所有数据位的到达保持同步。如果接收器使用发射时钟，可能会要求延迟从发送端到接收端的时钟信号。

　　有时设计可能需要一个更高的时钟频率来运行FPGA上的逻辑。但是，只有低频率输出的时钟源可以用。此时可以使用DCM将时钟源的输入时钟信号相乘，生成高频率时钟信号。与此类似，可以将来自高频率时钟源的输入时钟信号相除，生成低频率时钟信号。这种技术称为“数字频率综合”。

　　设计人员使用扩频时钟并通过调制时钟信号来降低时钟信号的峰值电磁辐射。未经调制的时钟信号的峰值会产生高电磁辐射。但经调制后，电磁辐射被扩展到一系列时钟频率上，从而降低了所有频点的辐射。一般来说，如果需要满足一定的最大电磁辐射要求和在FPGA上执行高速处理的时候（比如说通信系统中接收器使用的解串器），就需要使用扩频时钟。因此，FPGA中的DCM将乘以输入扩频时钟信号，在内部生成高频时钟信号。 DCM的输出必须准确地跟随扩频时钟，以保持相位和频率对齐并更新去歪斜和相移。DCM相位和频率对齐的恶化会降低接收器的歪斜裕量。

本帖最后由 GoldSunMonkey 于 2013-9-5 23:28 编辑

　建立时钟的镜像需要将时钟信号送出FPGA器件，然后又将它接收回来。可以使用这种方法为多种器件的板级时钟信号去歪斜。DCM能够把时钟信号从FPGA发送到另一个器件。这是因为FPGA的输入时钟信号不能直接路由到输出引脚，没有这样的路由路径可用。如果仅需要发送时钟信号，那么使用DCM将时钟信号发送到输出引脚，可以确保信号的保真度。另外也可选择在时钟信号发送之前，将DCM输出连接到ODDR触发器。当然也可以选择不使用DCM，仅使用ODDR 来发送时钟信号。往往时钟驱动器需要将时钟信号驱动到设计的多个组件。这会增大时钟驱动器的负荷，导致出现时钟歪斜及其它问题。在这种情况下，需要采用时钟缓冲来平衡负载。

　　时钟可以连接到FPGA上的一系列逻辑块上。为确保时钟信号在远离时钟源的寄存器上有合适的上升和下降时间（从而将输入输出时延控制在允许的范围内），需要在时钟驱动器和负载之间插入时钟缓冲器。DCM可用作时钟输入引脚和逻辑块之间的时钟缓冲器。

　　最后，还可以使用DCM将输入时钟信号转换为差分I/O标准信号。例如，DCM可以将输入的LVTTL时钟信号转换为LVDS时钟信号发送出去。

　　相位匹配时钟分频器

　　设计人员可使用相位匹配时钟分频器（PMCD）来生成相位匹配的分频输入时钟信号。这与分频时钟的DCM频率综合相似。PMCD还能生成设计中相位匹配但有延迟的时钟信号。在后一种情况下，PCMD能够在输入时钟信号和其它PMCD输入时钟信号之间保持边缘对齐、相位关系和歪斜。与DCM不同的是，在分频器的值可配置的情况下，赛灵思器件中现有的PMCD生成的时钟信号仅按2、4和8分频。这意味着PMCD生成的时钟信号的频率是输入时钟信号的1/2、1/4和1/8。在如Virtex-4FPGA这样的赛灵思器件中，PMCD紧邻 DCM并与其位于同一列上。每一列有两个PMCD-DCM对。因此DCM的输出可以驱动PMCD的输入。

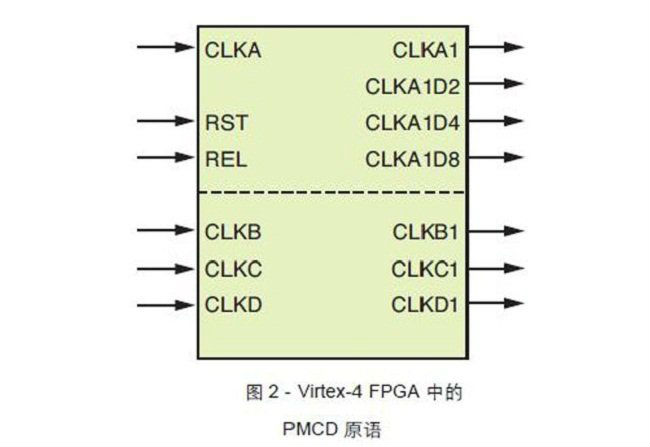

　　由于DCM还负责处理去歪斜，因此只要不需要去歪斜时钟，设计人员就可以使用不带DCM的PMCD。通过专用引脚，还可以把一列中的两个PMCD连接起来。图2是 Virtex-4器件中的PMCD原语。详细内容请参阅Virtex-4FPGA用户指南（UG070，2.6版本）。

　锁相环

　　设计人员使用锁相环（PLL）主要用于频率综合。使用一个PLL可以从一个输入时钟信号生成多个时钟信号。结合DCM使用，还可以用作抖动滤波器。Spartan-6、Virtex-5和7系列FPGA中都提供有PLL。Spartan-6和 Virtex-5中均有专门的“DCM到PLL”和“PLL到DCM”走线。Spartan-6和Virtex-5中的PLL输出是非扩频的。对这两种器件而言，如果设计使用多个不同时钟，都可以用PLL替代DCM。PLL时钟输出具有宽范的配置范围，而DCM的输出是预定的，不可配置。PLL和DCM的选择还是取决于设计的要求。不过如果相移是必需的，就应该明确地选择DCM。

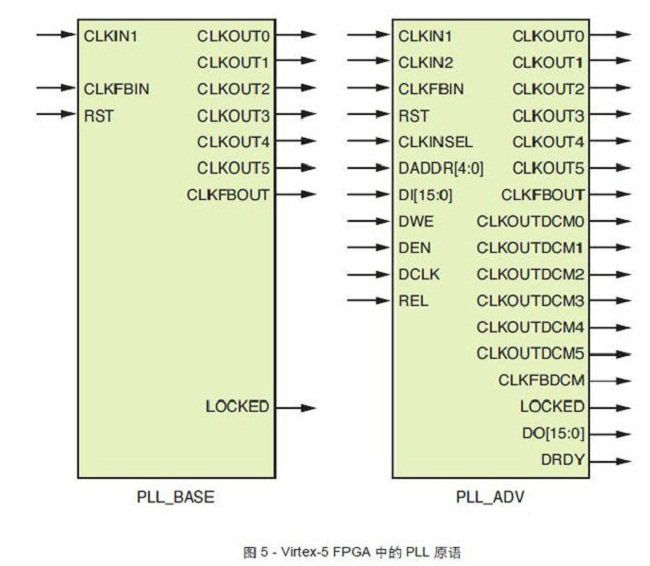

　　同时，7系列器件中的PLL所实现的功能没有 MMCM所实现的多。因此虽然MMCM是建立在PLL架构之上，但7系列器件中也有独立的PLL。图5显示了Virtex-5FPGA中的PLL原语。各个端口的详细介绍请参阅Virtex-5用户指南（UG190，5.4版本）。

　　设计移植

　　掌握四种主要的时钟资源之间的差异及其在不同器件系列中的可用性非常重要。同时，在不同的系列中，相似的资源（比如DCM）可能在功能上并不完全相同。例如，Spartan-6FPGA中的DCM支持扩频时钟，但Virtex-5和Virtex-5器件中的DCM就不支持。

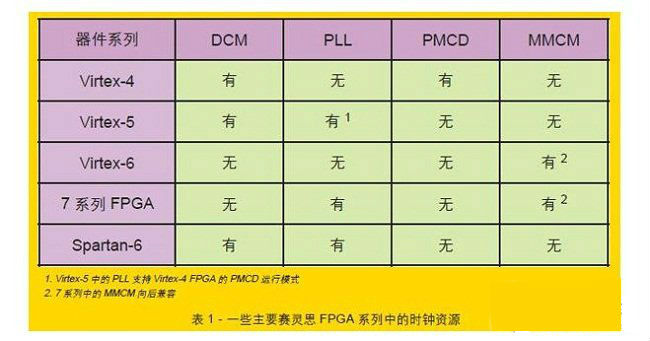

　　在规划未来设计向更高端系列移植时，除了确保功能，为给定设计选择正确的时钟资源也很重要。如表1所示，Virtex-6和7系列中的MMCM能够与之前系列中的DCM向后兼容。但需要判断在多大程度上支持向后兼容性，因为所有这些时钟资源都具有多功能性，提供与时钟相关的多种不同功能。在制定产品长期发展规划时，必须对兼容性了如指掌。
