求下面一个简单的三极管电路图问题

2020-02-24 20:38发布

站内问答 / FPGA
5513 4 4

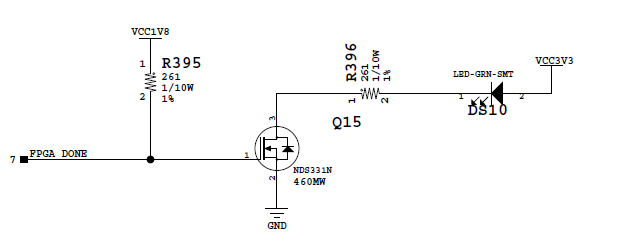

请详细说明下三极管的状态，及led的通断情况，谢谢
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
41402169
1楼-- · 2020-02-25 02:18
FPGA加载成功后DONE信号变高，NDS331N的DS导通，DS10点亮
mamba_kb
2楼-- · 2020-02-25 04:19
楼上正解
不过既然是高电平有效 为什么是上拉1.8V呢？
tianyakeliu6
3楼-- · 2020-02-25 04:40
俺模电学的不好，结论我知道呀，就是想问 当done信号为高的时候，基极有电流，集电极电流为基极电流倍数，所以二极管导通..求普及下图中所示三极管知识
