双 {MOD}点阵限流电阻计算

2019-03-25 15:27发布

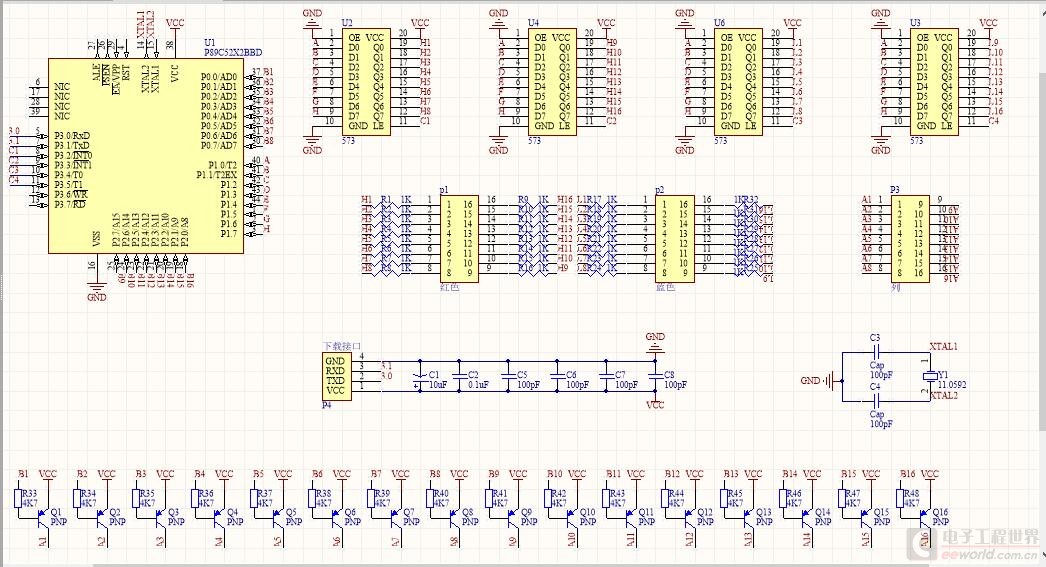

红蓝双 {MOD}点阵控制电路,分别用4个573驱动行,16个三极管控制列。输出端需要用多大的限流电阻才能在保证亮度的情况下不烧坏点阵内部的led。蓝 {MOD}电压3.2v 15ma    红 {MOD}电压2.2   15ma。原理图以上传请各位帮忙告知计算方式。 原理图 原理图 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
maychang
1楼-- · 2019-03-25 22:43
< “输出端需要用多大的限流电阻才能在保证亮度的情况下不烧坏点阵内部的led”
15mA是最大连续电流,实际使用时连续电流往往不到此值即可保证亮度。
你的电路中VCC是多少伏特,未交代清楚。
另外,为什么用PNP管?
DavidZH
2楼-- · 2019-03-25 23:56
好浪费啊,这么多三极管
DavidZH
3楼-- · 2019-03-26 02:12
好浪费呀,这么多三极管,直接用1680芯片吧,2个口直接搞定
ywlzh
4楼-- · 2019-03-26 06:58
 精彩回答 2  元偷偷看……
胥豪
5楼-- · 2019-03-26 08:36
ywlzh 发表于 2016-5-24 18:48
16个三极管!至于吗?

不想再用573了,反正io口多着也没用
胥豪
6楼-- · 2019-03-26 10:13
maychang 发表于 2016-5-24 16:44
“输出端需要用多大的限流电阻才能在保证亮度的情况下不烧坏点阵内部的led”
15mA是最大连续电流,实际使 ...

电压是5v的,用pnp是应为是共阳的点阵
