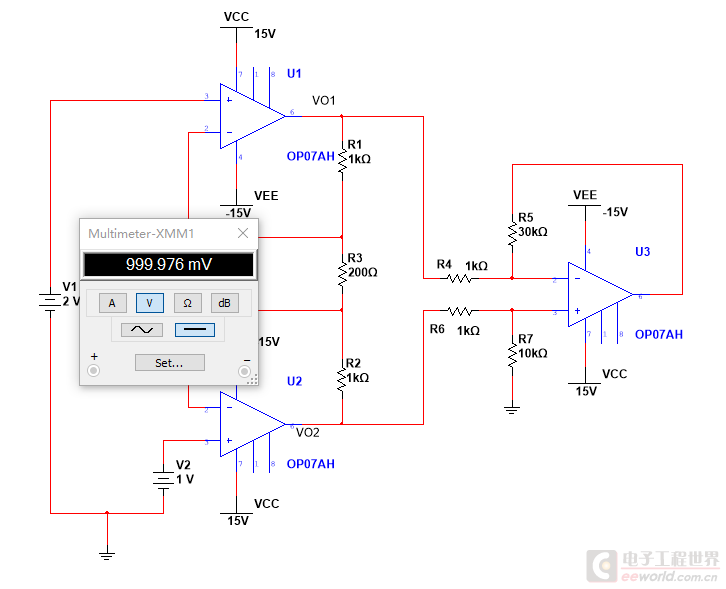

< 楼主犯了两个错误，第一个错误是，这是个仪表放大图，输入是差分输入，你给了一个1V的DC电源，看起来没错，实际上仿真会有问题，因为1V的DC电源，得接地才正常，所以可以按下图修改：



你犯的第二个错误在于，电阻R1、R2、R3三个电阻取值不对（以我的图为参考）。你算一下，1V/R3 = (VO1-VO2)/(R1+R2+R3)。而1V/R3=0.005A=(VO1-VO2)/(3300+200+3300)，最后VO1-VO2=34V，你这个原理下，哪来的电压能提供这么大的压差？

“但是在R1上的电压却不是1V，请问这是什么原因？”
电路联接有错误，再对照教材仔细检查检查看看。

絮叨知识了。谢谢分享

电路搭错了，前面2个运放

maychang 发表于 2016-5-25 22:01
“但是在R1上的电压却不是1V，请问这是什么原因？”
电路联接有错误，再对照教材仔细检查检查看看。

这个电路搭建没有问题啊，可是仿真时候在R1处电压不是1V。请求大家帮帮忙
