赛灵思的片子,对信号取反竟然有错误,有图,请教各位

2020-02-28 18:20发布

本人现在在做FPGA与DM6467通信,FPGA选用的是赛灵思的xc6slx150,对DM6467的EMIF接口的EM_OE进行取反操作时出现错误,EM_OE(相当于存储器的读使能信号,大概10M的频率,占空比不是固定的)这么简单的一个操作,怎么可能出现这样的问题,请大家帮我看看,实在是无法解释!

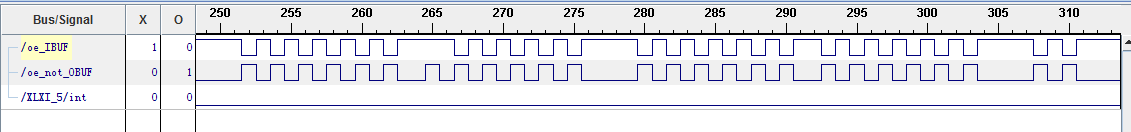

图是在ChipScope中捕获观察信号的,oe_IBUF观察的是DM6467的EM_OE信号,
oe_not_OBUF是在FPGA中通过语句oe_not<=not oe输出
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
14条回答
huangxz
1楼-- · 2020-02-28 23:18
是仿真的还是逻辑分析出来的?实际上是不会有这个问题的。
wowow
2楼-- · 2020-02-29 01:18
会不会是ChipScope的捕获时钟频率低了,导致有些电平变化没采到。
ihap
3楼-- · 2020-02-29 02:35
 精彩回答 2  元偷偷看……
drentsi
4楼-- · 2020-02-29 05:37
电源抖动?
不排除某个LUT损坏的可能,LX150的翻新货太多了
workhard123
5楼-- · 2020-02-29 11:13
wowow 发表于 2013-8-8 15:23
会不会是ChipScope的捕获时钟频率低了,导致有些电平变化没采到。

这个情况应该不可能的 128M的检测时钟
workhard123
6楼-- · 2020-02-29 15:28
huangxz 发表于 2013-8-8 14:51
是仿真的还是逻辑分析出来的?实际上是不会有这个问题的。

ChipScope实际观测到的
