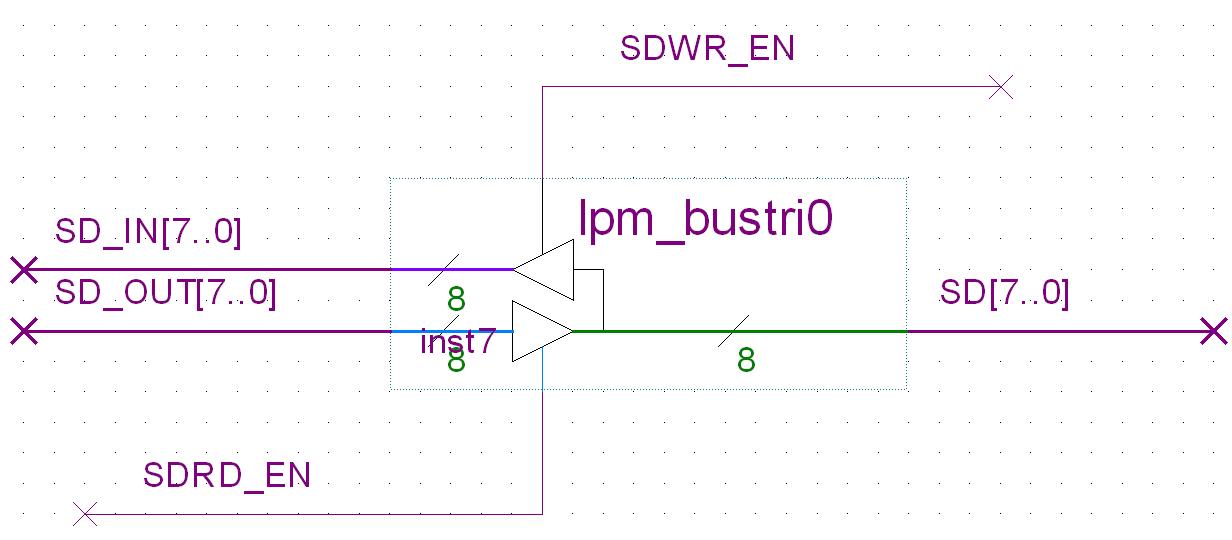

CPLD菜鸟请教这个原理图是什么意思?

2020-02-28 18:23发布

现在原理图设计的人已经不多了,唉,看不懂这是啥意思。。。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
luyaker
1楼-- · 2020-02-28 18:28
请问是不是两个三态门叠加在一起用的意思啊?
谢谢啊
huangxz
2楼-- · 2020-02-28 19:42
luyaker 发表于 2013-8-2 15:08
请问是不是两个三态门叠加在一起用的意思啊?
谢谢啊

是的,就这个意思,不过最好不要用原理图来设计了,用verilog吧。
luyaker
3楼-- · 2020-02-28 21:20
huangxz 发表于 2013-8-2 15:55
是的,就这个意思,不过最好不要用原理图来设计了,用verilog吧。

谢谢哈,其实以前我是用verilog的。但是现在我要搞懂公司其他人的板子。。。
GoldSunMonkey
4楼-- · 2020-02-29 01:39
 精彩回答 2  元偷偷看……
子龙007
5楼-- · 2020-02-29 06:41
就是个双向的buffer,SD是双向端口,写使能,数据从SD流向SD_IN,读使能,数据从SD_OUT流向SD。
Backkom80
6楼-- · 2020-02-29 10:14
;P
