< 我眼拙，目前还没看出啥问题，不过感觉有点怪怪的。
其实我觉得用一级二极管已经够用了。

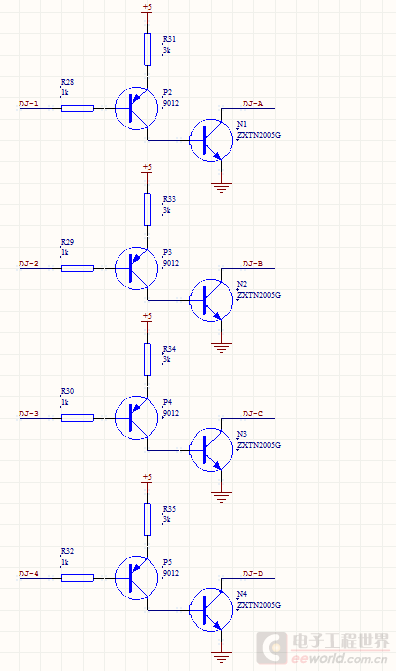

这个主要看第二级晶体管的问题了。
ZXTN2005的最大Ic为7A，这具参数一般定义为放大倍数为1时的电流。一般工作时，当然不能工作到些电流。

再者考虑的是它的Vce(set)，越小代表自身功耗越小，这个管子是低饱和压降的管子，对提高电流很有利。

还有，就是管子的散热问题，可根据它的热阻及允许消耗的功率来判定它可以承受多大的电流。

步进电机有多种，楼主不说清楚步进电机型号及所需电压电流，难说此电路是否可以驱动步进电机。
注入功率管基极的电流不过1mA多些，恐怕无法令功率管工作到饱和。

让电机转不是得链接驱动吗？不用驱动器也能转吗？我学校毕业刚刚学习这块，别喷哦

gl13826547195 发表于 2016-5-13 16:48
有朋友需要电路板样板吗，联系我 q 2851339727

你可行了，少发点广告吧，别让管理员把你账号封了。
