基于STM32F767通过cube配置：QSPI接口读写64M PSRAM+flash参考资料...

2020-02-29 10:44发布

站内问答 / STM32/STM8
15284 20 20
基于STM32F767通过cube配置：QSPI接口读写64M PSRAM+flash参考资料/原理图/代码/教程等资料分享

核心板：NUCLEO-F767ZI
Flash：NM25Q64EB（64M）
PSRAM：IPS6404L（64M SO-8封装QSPI接口）
配置文件请使用stm32cubemx打开
程序请使用keil5 MDK打开

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
mmuuss586
1楼-- · 2020-02-29 16:05

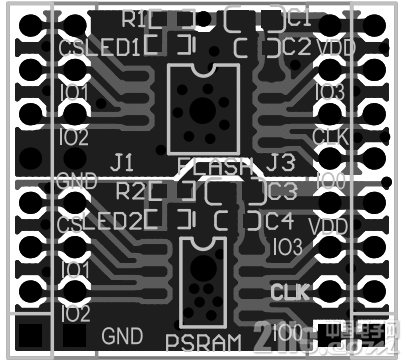

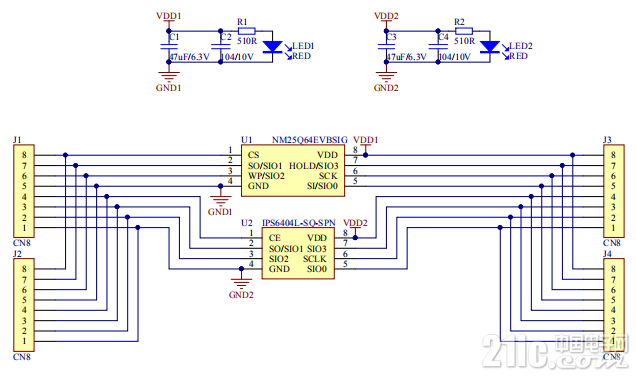

参考原理图及PCB图
3.png 2.png
mmuuss586
2楼-- · 2020-02-29 21:23

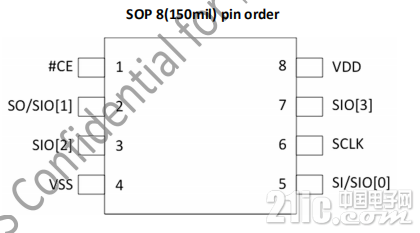

64M PSRAM(SO-8封装 QSPI接口)参考引脚：

mmuuss586
3楼-- · 2020-03-01 01:47
基于STM32F7通过cube软件配置：读写QSPI接口64M flash和64M PSRAM参考教程
核心板：NUCLEO-F767ZI
Flash：NM25Q64EB（64M）
PSRAM：IPS6404L（64M）
配置文件请使用stm32cubemx打开
程序请使用keil5 MDK打开
mmuuss586
4楼-- · 2020-03-01 04:45
 精彩回答 2  元偷偷看……
mmuuss586
5楼-- · 2020-03-01 08:51

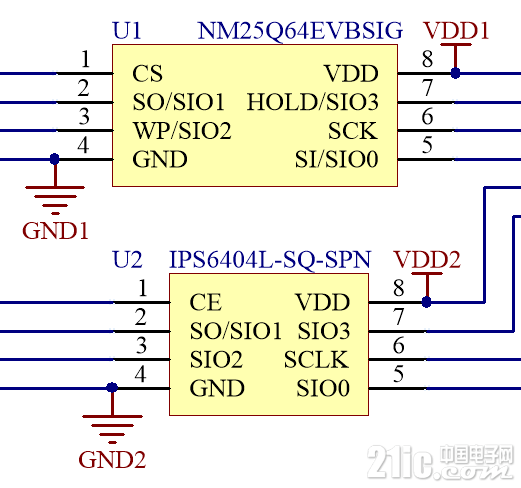

1、 NM25Q64EB及IPS6404L的简介 图片1.png （1） NM25Q64EB是一款容量64Mbit(8Mbyte)的flash。内部存储单元的数量关系如下：1个块（block）容量为65535byte，包含16扇区（sector）。1个扇区容量为4096byte，包含16页（page）。每页的容量为256byte。NM25Q64EB默认为SPI1线通讯，当开启QSPI模式时，为4线通讯，大大增加了通讯的速度。芯片支持的时钟频率最高可到达104MHz。（2） IPS6404L时一款容量64Mbit(8Mbyte)的PSRAM，同样采用QSPI接口。在2.7V~3.6V供电下，最高时钟频率为104MHz。
mmuuss586
6楼-- · 2020-03-01 10:07

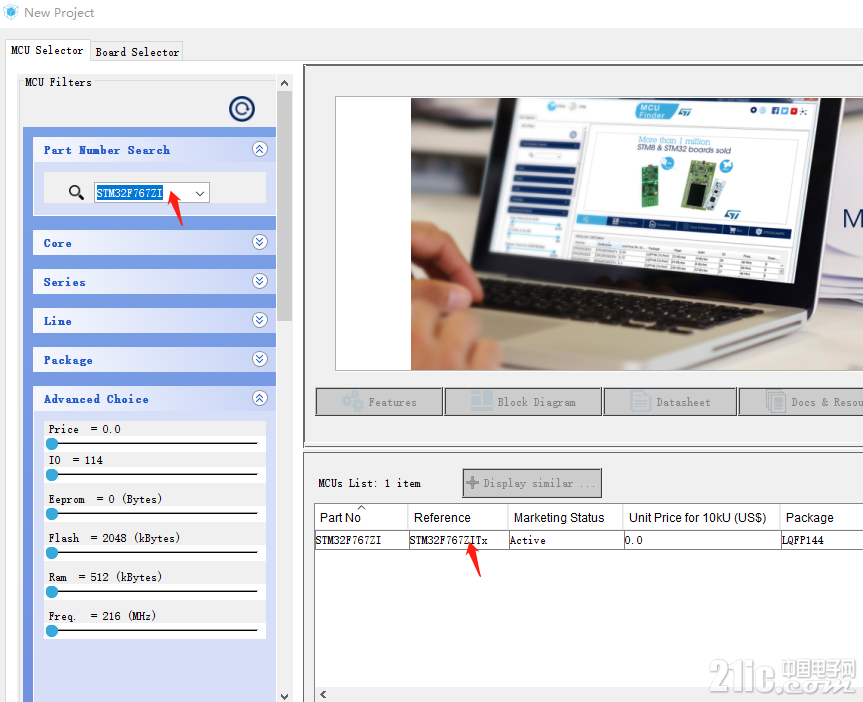

1、 STM32CUBEMX的配置。（1） 芯片的选择：选择和板上同款的芯片型号（STM32F767ZI） 图片1.png
