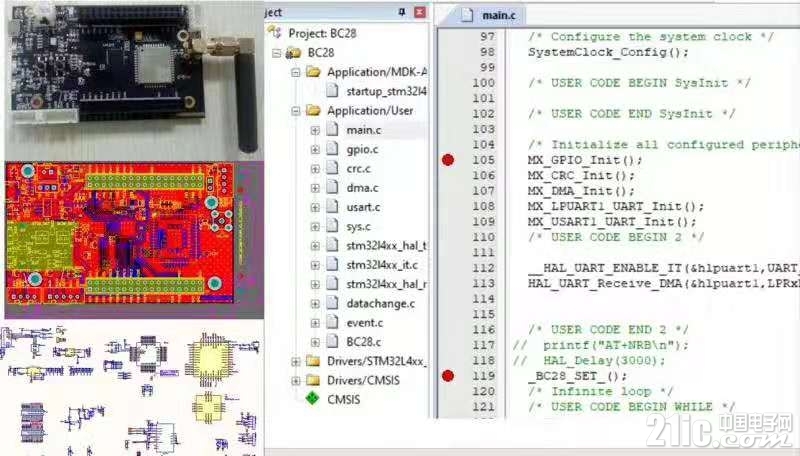

基于STM32L4+BC28（全网通） NBIOT开发板原理图教程源码等开源分享
FCORE_BC28L4 NB-iot原理图、教程和源码资料下载见附件，电脑登入
源码 {MOD}链接：https://pan.baidu.com/s/18gkI9U1sVvauu_VzuUjauA
提取码：6yd2 1.jpg 2.png
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
mmuuss586
1楼-- · 2020-02-29 15:49

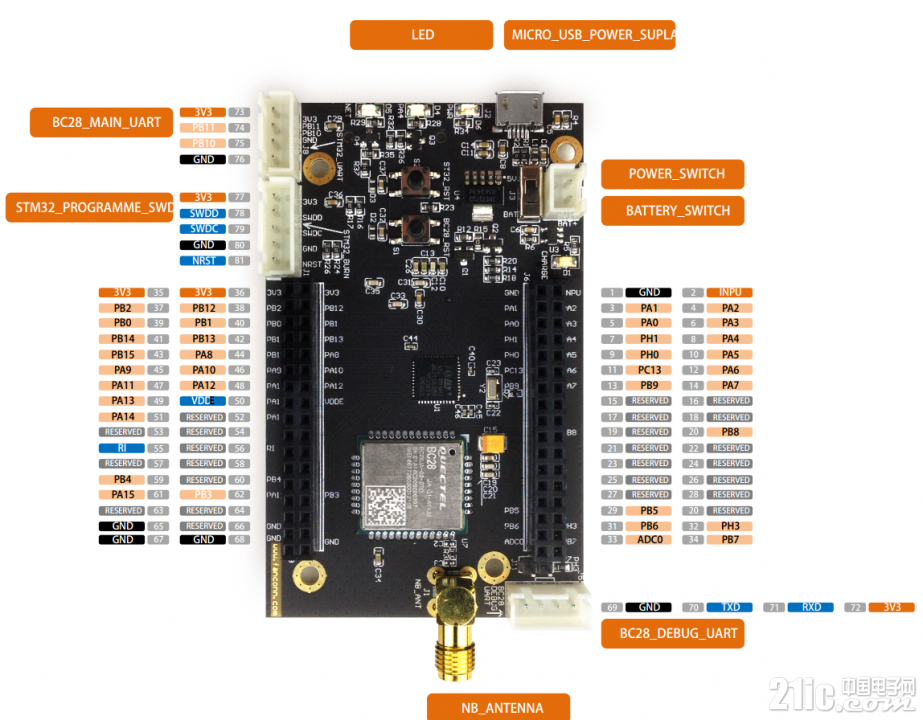

基于STM32L433CCUx的NB-Iot物联网开发板教程基于超低功耗STM32L433系列单片机设计的3G物联网板卡FCORE_BC28L4-EVM的习教程，其物联网模块选用了移远的高性能、低功耗的BC28的NB-Iot模块。支持频段为700MHz，并支持IPv4、IPv6、TCP*、MQTT*等多种通信协议，支持点对点短信的收发及文本和PDU模式，可用于阿里云、天翼云等平台开发。首先，我们先了解其硬件设计，板卡大小为：84*52mm；其引出了BC28的主串口和调试串口；程序的烧录为STM32通用的SWD口（已引出）；电源指示灯和自定义LED指示灯和网络连接指示灯；NB网络天线接口；有MCU RESET按键和BC28 RESET按键供客户使用；供电方式共有两种，分别为电池供电和USB供电；支持标准SIM卡和芯片卡；并将其余接口全部引出，用于给大家自行扩展学习。详情如图1（SIM卡由于在背面就不进行展示了
mmuuss586
2楼-- · 2020-02-29 19:21
 精彩回答 2  元偷偷看……
mmuuss586
3楼-- · 2020-02-29 23:55

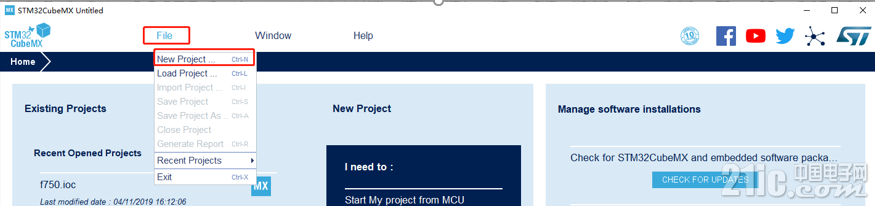

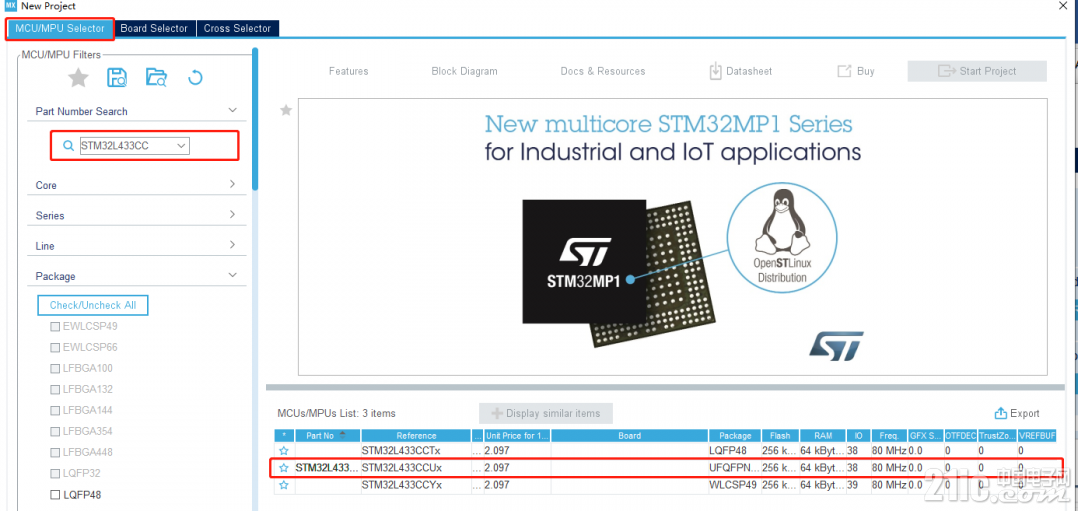

看了对应原理图，现在我们开始配置CubeMX（我这里用的是5.4版本）：1、开CubeMX，选择File，选择New Project如图4； 1.png 2、选择对应MCU（在左上角搜索框输入对应MCU型号即可），如图5； 2.png 图5
mmuuss586
4楼-- · 2020-03-01 00:55
3、MCU选好后双击对应MCU，进入系统配置界面，首先需要配置的是系统的时钟，依据原理图，板卡分别使用了外部8MHz高速时钟和32.768KHz的低速时钟，均为无源晶体；所以我们在System Core分类里面找到RCC，或直接在搜索框搜索RCC进行配置，详细配置如图6（这里不能选择BYPASS CLOCK SOURCE哦因为它是有源晶振的配置）； 1.png 图6
mmuuss586
5楼-- · 2020-03-01 04:10
图63、然后在RCC选项下面有个SYS，点击之后，Debug配置选Serial Wire，TimebaseSource配置中选TIM6，这样我们就可以用SWD调试；如图7； 1.png 图7
mmuuss586
6楼-- · 2020-03-01 06:08

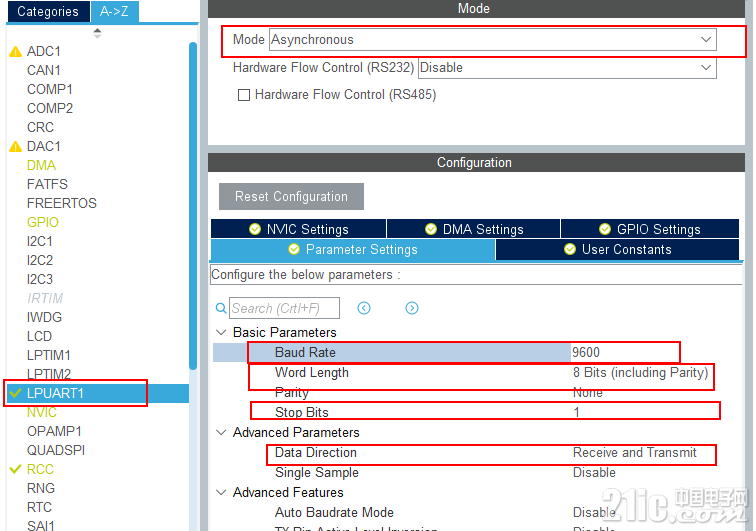

3、接下来配置LPUART1，在Connectivity分类中选择LPUART1，模式选择Asynchronous即异步模式，Baud Rate按BC28支持的波特率填写，我们按其默认波特率9600填写，字节长度为设为8，DataDirection选择Receive and Transmit即收发模式，如图8； 1.png 图8
