低通滤波电路

2019-03-25 15:33发布

根据有源滤波器的快速实用设计设计的截止频率为1hz的低通滤波电路，问题是输入-500uv的直流信号时，输出的电压值为-458.577uv,误差很大，附件中为设计的电路，因为做的是高精度微弱电压采集，所以这个问题很大，求高人赐教
此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

11条回答

1楼-- · 2019-03-26 01:02

< 最好把图贴出吧，，

2楼-- · 2019-03-26 01:33

图片在这

3楼-- · 2019-03-26 05:55

仿真所用的op200az的双电源供电是±15V

4楼-- · 2019-03-26 07:57

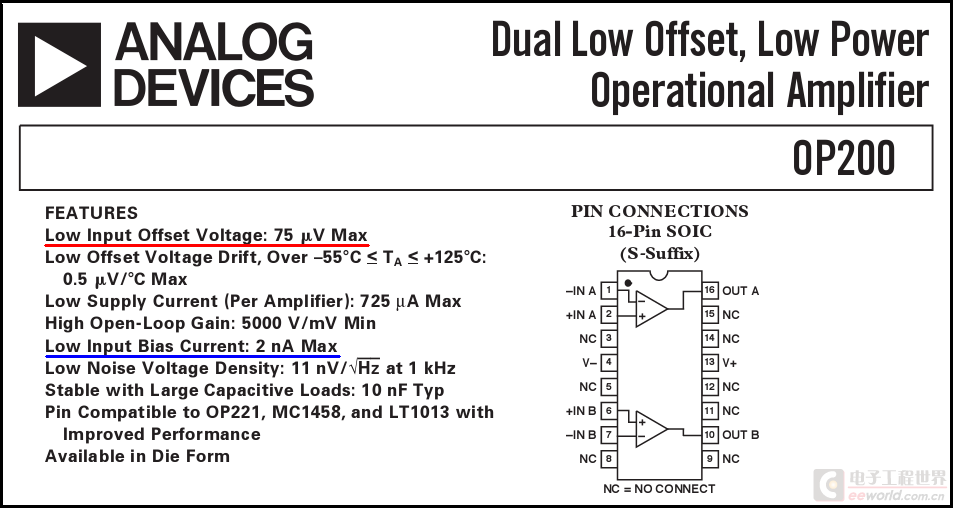

根据OP200特性，产生这样的误差并不大。
一是运放失调电压影响，二是运放偏置电流的影响。

5楼-- · 2019-03-26 11:58

电路不对，运放不能接成跟随器形式。

6楼-- · 2019-03-26 17:56
