请问VDDREG退耦的12x100nF + 1 x 4.7uF的4.7uF怎么接?

2020-03-01 11:53发布

本帖最后由 ioi99 于 2020-2-22 21:30 编辑

The 4.7 µF ceramic capacitor must be connected to one of the VDD pin

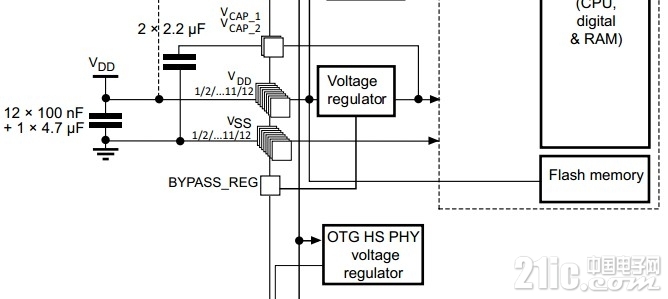

12个100nF一路一个,+ 1x 4.7uF,这个大一点4.7uF是接在什么位置呢?
谢谢
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
王紫豪
1楼-- · 2020-03-01 16:35
芯片的电源入口处。
東南博士
2楼-- · 2020-03-01 18:06
 精彩回答 2  元偷偷看……
ioi99
3楼-- · 2020-03-01 23:43
東南博士 发表于 2020-2-24 09:44
芯片的电源入口注意是多个,简化的示意图,这个方块是很多个叠加在一起的,意思是代表了die的很多个电源阴 ...

connected to one of the VDD pin
估计这个VDDREG内部是连在一起的,所以共用一个4.7uf大电容来储能,其它的0.1uf作旁路。

STM32的VDDIO不需要退耦么?PDF都没看到
