开源STM32驱动MLX90640 32x24分辨率红外阵列传感器 - 平头弟

开源STM32驱动MLX90640 32x24分辨率红外阵列传感器

2020-03-01 11:59发布

站内问答 / STM32/STM8

6747 20

Melexis公司最新传感器MLX90640红外阵列传感器
该传感器分辨率为:32x24。
探测温度：-40~300℃
采用IIC通讯。


拍摄背景：正在充电的电路板。
电路板大小为：44.6x75mm。

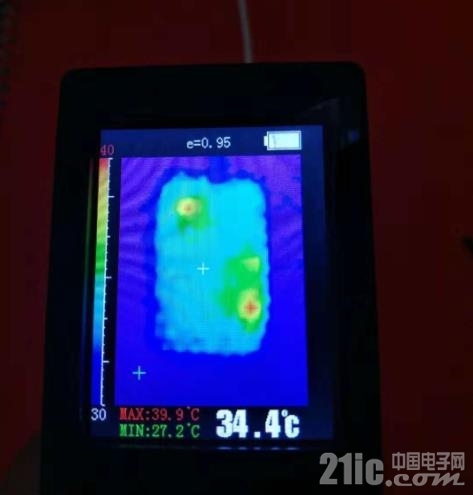

三处发热点为：MCU,稳压IC，充电IC 微信截图_20181206202325.jpg


本模块采用SMT32F401RCT6作为主控MCU，采用官方库驱动读取温度，DMA循环串口传送温度。
代码编译环境：MDK V5.26,
源码资料如下：

MLX90640 Module Sch.pdf (36.35 KB, 下载次数: 497) 2018-12-12 14:42 上传点击文件名下载附件

MLX90640 Module说明书.pdf (508.37 KB, 下载次数: 506) 2018-12-12 14:42 上传点击文件名下载附件

MLX90640-Datasheet-Melexis.pdf (2.81 MB, 下载次数: 416) 2018-12-12 14:42 上传点击文件名下载附件

mlx90640-library-master.zip (895.81 KB, 下载次数: 508) 2018-12-12 14:42 上传点击文件名下载附件

IR_MLX_F401 Code.part01.rar (4 MB, 下载次数: 615) 2018-12-12 14:43 上传点击文件名下载附件

IR_MLX_F401 Code.part02.rar (4 MB, 下载次数: 511) 2018-12-12 14:43 上传点击文件名下载附件

IR_MLX_F401 Code.part03.rar (4 MB, 下载次数: 495) 2018-12-12 14:43 上传点击文件名下载附件

IR_MLX_F401 Code.part04.rar (1.38 MB, 下载次数: 485) 2018-12-12 14:43 上传点击文件名下载附件

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

19条回答

1楼-- · 2020-03-01 16:30

这传感器 500+一片

2楼-- · 2020-03-01 16:52

eydj2008 发表于 2018-12-13 08:00
这传感器 500+一片

这种传感器都是比较贵的，零售300多

3楼-- · 2020-03-01 20:13

挺好的，就是常感器太贵啦！

4楼-- · 2020-03-01 21:10

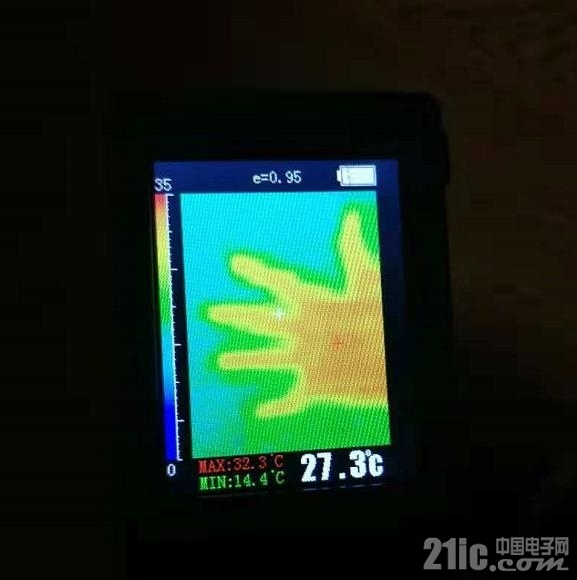

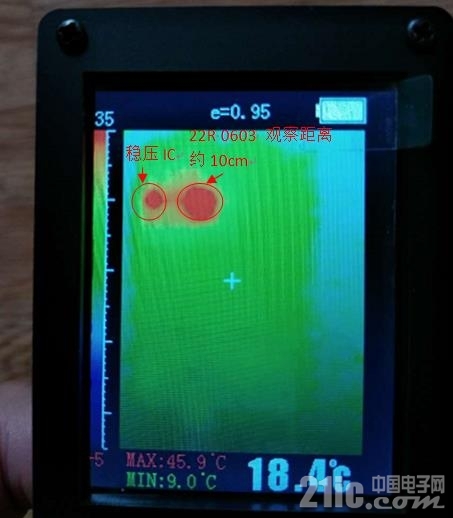

我测了一下电路板,电路板大小：44.6x75mm。

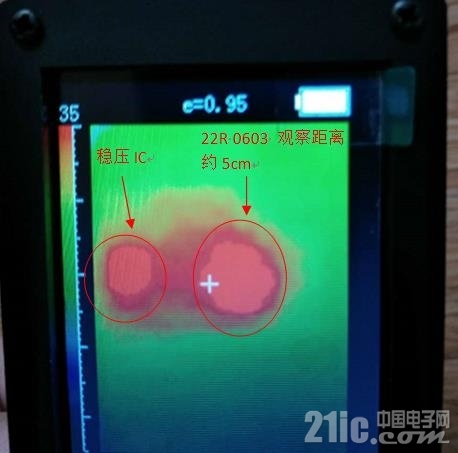

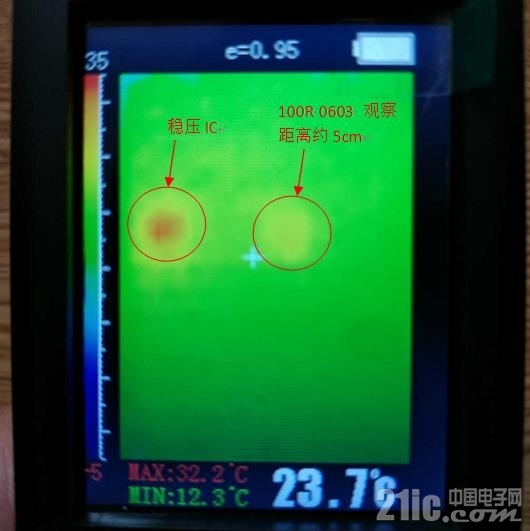

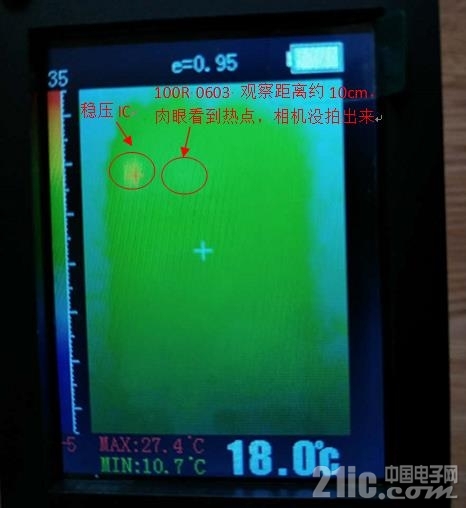

用0603 22R，100R分别在3.3V和GND直接串接实验，仅供参考





5楼-- · 2020-03-02 01:57

精彩回答 2 元偷偷看……

6楼-- · 2020-03-02 03:55

看起来好绚丽
