STM32
请问如何烧写8引脚的STM8S001J3?
2020-03-01 11:59
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
STM32/STM8
3770
13
13
最近在测试8引脚的STM8S001J3,使用官方STVD,总是提示无法通信。因为该芯片无独立的NRST引脚,官方也没详细的解释。请问有谁有过这块芯片?是怎么接线烧写程序的?谢谢!
我的接线:
1-null
2-GND
3-接一个1uF电容到引脚2
4-Vcc=3.3V
5-NULL
6-NULL
7-NULL
8-接烧写器ST-LINK/V2的SWIM脚
烧写软件为st官司网最新版, 版本:3.4.1
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
xyz549040622
1楼-- · 2020-03-01 12:04
这个芯片使用 SWIM 引脚就可以了。
加载中...
xyz549040622
2楼-- · 2020-03-01 13:51
加载中...
FAQ
3楼-- · 2020-03-01 15:22
nrst不接就行了
加载中...
Mcu
4楼-- · 2020-03-01 17:03
FAQ 发表于 2019-3-6 21:14
nrst不接就行了
NRST是不接,可用STVD怎么都写不进去,总是提示通信出错,难道对烧写器有要求?我用的是普通淘宝买的ST LINK/V2
加载中...
gx_huang
5楼-- · 2020-03-01 22:44
精彩回答 2 元偷偷看……
加载中...
香水城
6楼-- · 2020-03-02 04:23
本帖最后由 香水城 于 2019-3-11 11:08 编辑
芯片的第8脚跟NRST脚是复用的,上电后你的程序里在配置使用NRST脚之前,延时个5S左右。
这样烧录时就方便连接了。

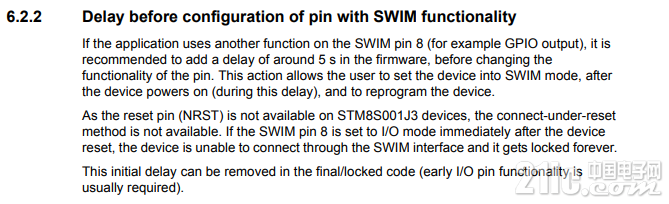

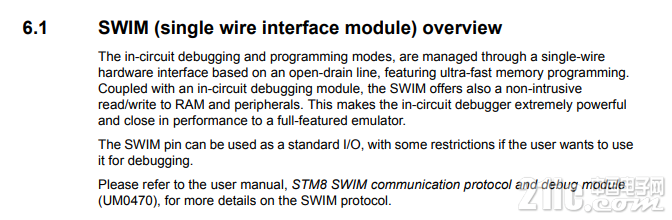

芯片数据手册上有说明。 Recommendation for SWIM pin (pin #8) sharing 。。。。。
加载中...
