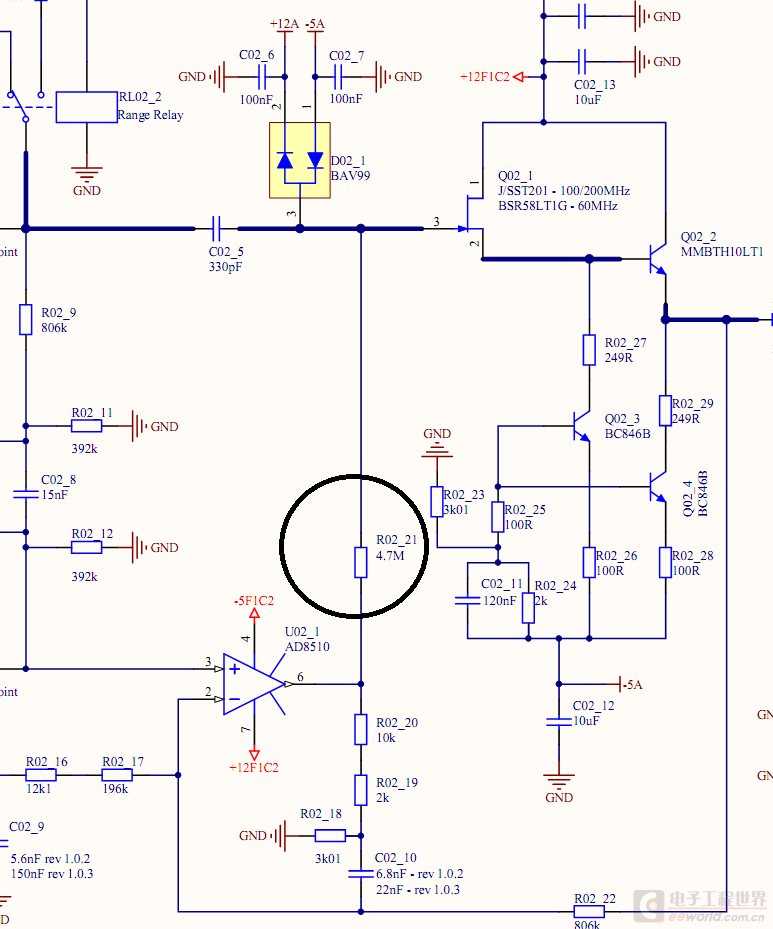

圈里面那个电阻为啥要那么大?
2019-03-25 15:35
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
模拟电子
3099
12
1004
本帖最后由 飞鸿浩劫 于 2016-3-21 14:38 编辑
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
long521
1楼-- · 2019-03-25 23:22
< 运放的输出,其这不接这颗电阻我认为也可以,接了这颗电阻最大的作用是增强信号,也就是带载能力,当然,这颗电阻这么大就是因为这是一个运放,仅此而已
加载中...
飞鸿浩劫
2楼-- · 2019-03-26 02:26
精彩回答 2 元偷偷看……
加载中...
半步颠
3楼-- · 2019-03-26 08:22

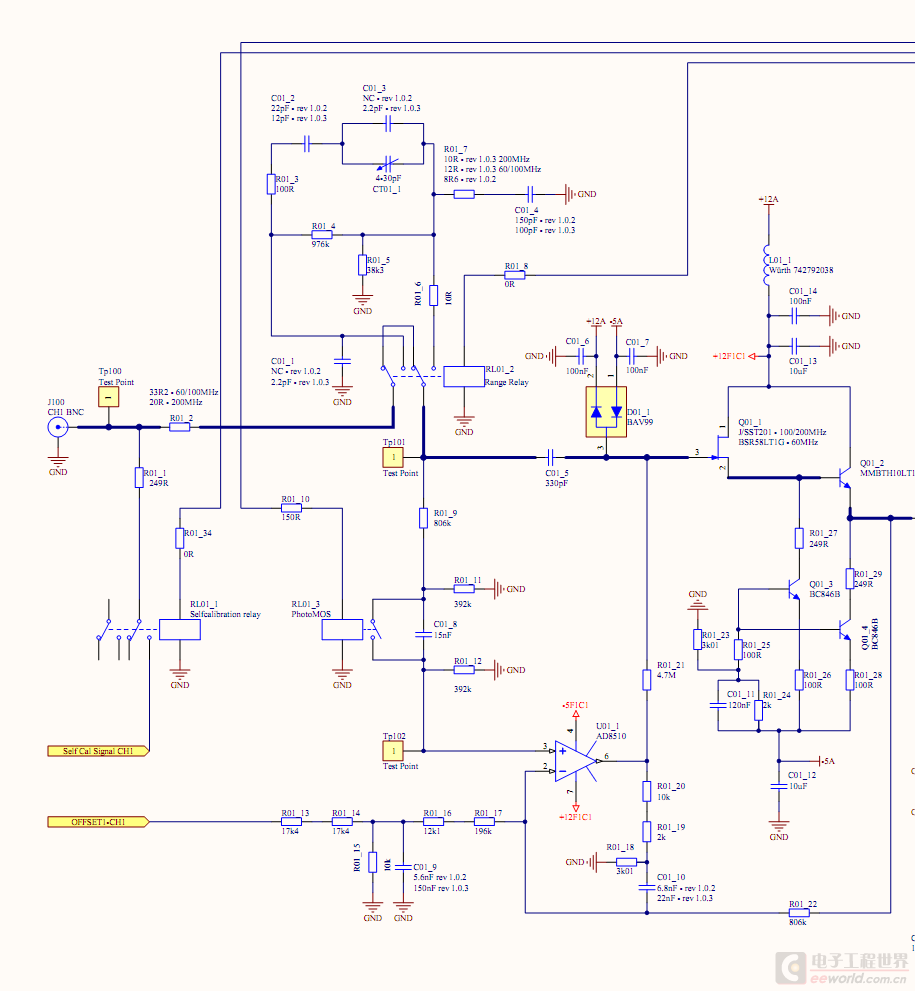

贴个全图。让大家看看
加载中...
snoweaglemcu
4楼-- · 2019-03-26 13:49
直接接mos管的G,相当于接了个电容,运放会不稳定,通常做法是串连一个电阻,不过这个电阻真的好大...然后,感觉这个电路图像个电流源
加载中...
dontium
5楼-- · 2019-03-26 15:22
图应该帖全,不然怎么能分析这个电路呢?
看了半天,运放的负载也只有那个4。7M电阻,电路未级使用相同电流的恒流源,应该是不妥的。另外,电路的反馈环(运放)那么大,稳定难调。
加载中...
dontium
6楼-- · 2019-03-26 18:03
有些电路的设计,是否合理也不一定。
加载中...
