LED闪字风扇方案介绍

2020-03-06 19:43发布

一、简介

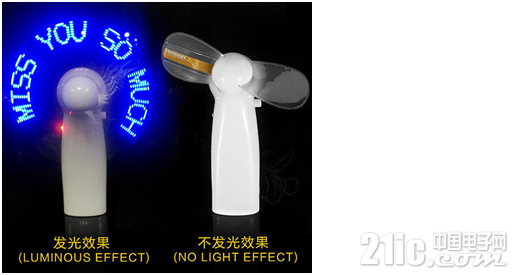

这是一款使用USB充电并且能自定义修改文字的创意迷你风扇，闪字内容可以是中文，英文，日文，韩文等多国语言，也可以是数字，标点，或者符号图案等，闪字效果可根据要求定制，非常适用于广告促销，活动赠送，品牌推广，商超售卖的小礼品。

二、特点
1）灯 {MOD}可自行调节，常规颜 {MOD}红/黄/橙/蓝/绿/粉/白。 2）文字内容可通过USB连接PC或者手机进行配置。 3）无需外接EEPROM，显示内容掉电不丢失。 4）软件可定制。 5）支持其他定制开发，如NFC配置，蓝牙配置等。显示内容.png

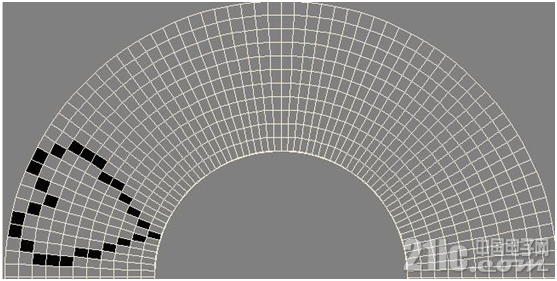

支持在上图直接勾选进行图形编辑，鼠标左键选择，右键删除。支持字符输入，效果可调整。编辑完成可以直接连接USB下载更新，及时生效，重新上电不影响显示效果。三、BOM清单 器件名称 数量注释 CH551 1USB MCU，超高性价比 LED 8-13可根据风扇大小增减电阻 8-13LED限流电阻电容 40.1uF*2， 3.3uF，10uF Micro USB 1供电，充电，数据更新接口转速可调（可选）三极管 29013,8550 电阻 3转速控制信号按键调速（可选）按键 1自选无极调速（可选）滑动变阻器 1自选充电（可选）电阻 4信号控制 MOS管 1APM2315或者其他电源IC
