【秀出我的Atmel设计方案】+ATMEGA8A-PU

2020-03-07 17:53发布

本帖最后由 mars4zhu 于 2014-11-17 19:52 编辑


由于有段时间迷恋于非常容易变成的ARduino单片机开发环境,也自己在淘宝上买了小板子,但是网上看到有人用面包板做的arduino最小系统,于是自己手痒也做了一块。记了应用笔记。

Arduino采用的都是Atmel的AVR系列单片机, 从Atmega8--Atmega2560, 基本上每种flash配置的都丝毫不拉下。




采用面包板搭建Arduino最小系统——Arduino-Nano开发板

目  录
1 概述        11.1. 芯片性能        11.2. 采用的软硬件平台与工具。        22 原理图与BOM        32.1. 原理图        32.2. 元件清单        33 安装与运行        43.1. 设置ATMEGA8A的熔丝        43.2. 利用USB-ASP下载Arduino编译后的Sketch        53.3. 下载arduino的bootloader        7




插图索引
图 11  ATMEGA8引脚和对应的arduino引脚定义图        2图 21  Arduino-Nano的原理图与面包板示意图        3图 31 Arduino-Nano安装后的实物图        4图 32 ATMEGA8A出厂熔丝设置        5图 33 ATMEGA8A的arduino熔丝设置        5


表格索引
表 21 Arduino-Nano的BOM元件清单        3

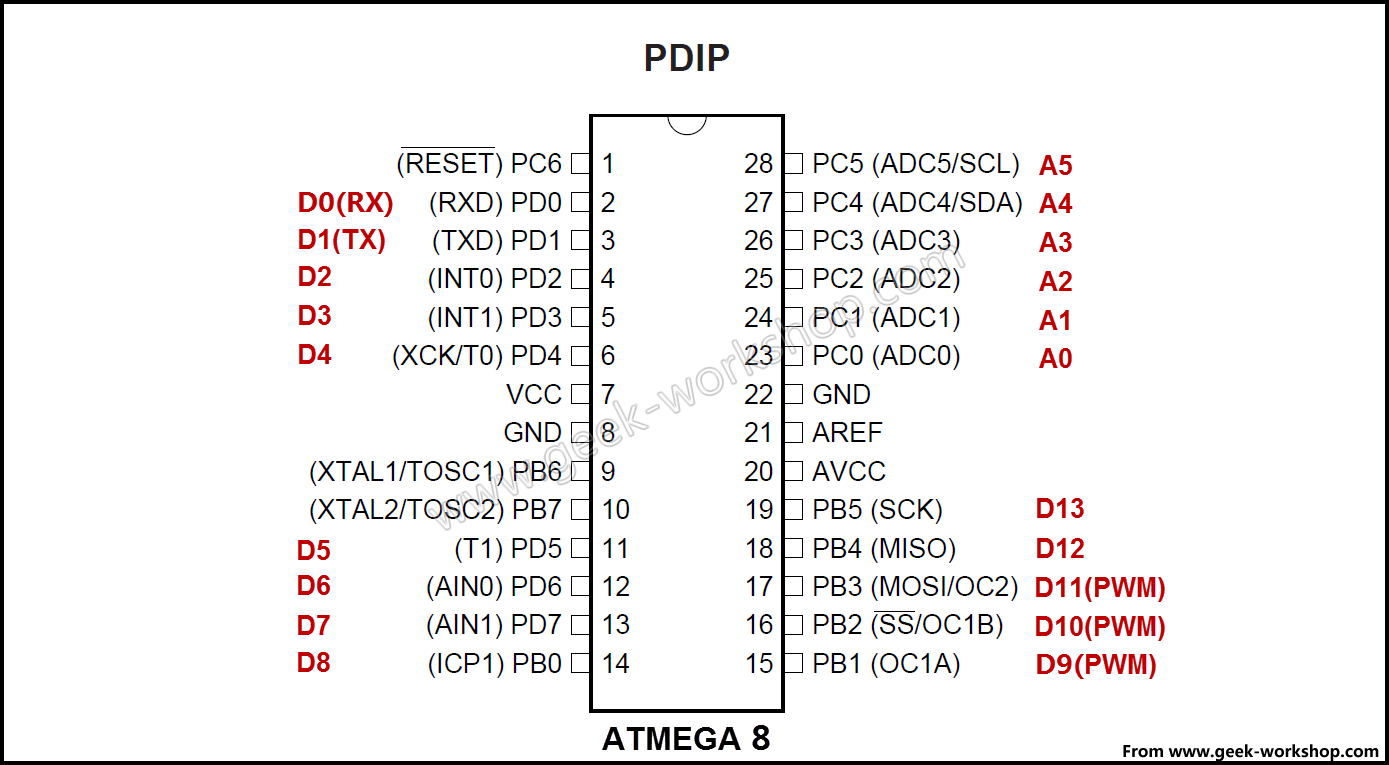

1 概述本文描述了采用面包板、双列直插元件、ATMEGA8A-PU芯片,搭建一个兼容Arduino的最小系统,命名为Arduino-Nano开发板。Arduino-Nano已通过USB-ASP下载器将arduinobootloader下载至其中,因此日后运行只需要点击Arduino IDEupload,就可以运行编译后的sketch1.1. 芯片性能Arduino-Nano基于ATMEGA8A-PU芯片,具有如下特征:l CPU性能l 130 Powerful Instructions – Most Single-clock Cycle Executionl 32 x 8 General Purpose Working Registersl Fully Static Operationl Up to 16MIPS Throughput at 16MHzl On-chip 2-cycle Multiplierl 存储空间l 8KBytes of In-System Self-programmable Flash program memory,l 512Bytes EEPROMl 1KByte Internal SRAMl 外设l Two 8-bit Timer/Counters with Se parate Prescaler, one Compare Model One 16-bit Timer/Counter with Separate Prescaler, Compare Mode, and Capture Model Real Time Counter with Separate Oscillatorl Three PWM Channelsl 6-channel 10-bit Accuracy ADC in PDIP packagel Byte-oriented Two-wire Serial Interfacel Programmable Serial USARTl Master/Slave SPI Serial Interfacel Programmable Watchdog Timer with Separate On-chip Oscillatorl On-chip Analog Comparatorl 23 Programmable I/O Lines芯片引脚定义如下: ATMEGA8引脚和对应的arduino引脚定义图.png 图 11  ATMEGA8引脚和对应的arduino引脚定义图1.2. 采用的软硬件平台与工具。硬件工具:Arduino-Nano(见第2BOM列表 )、USB-ASP软件工具:Arduino IDEFritzingProgISP仪器仪表工具:万用表(BEST DT9205A)、示波器(Tek MSO-4104)、USBSER串口(CH341A)。

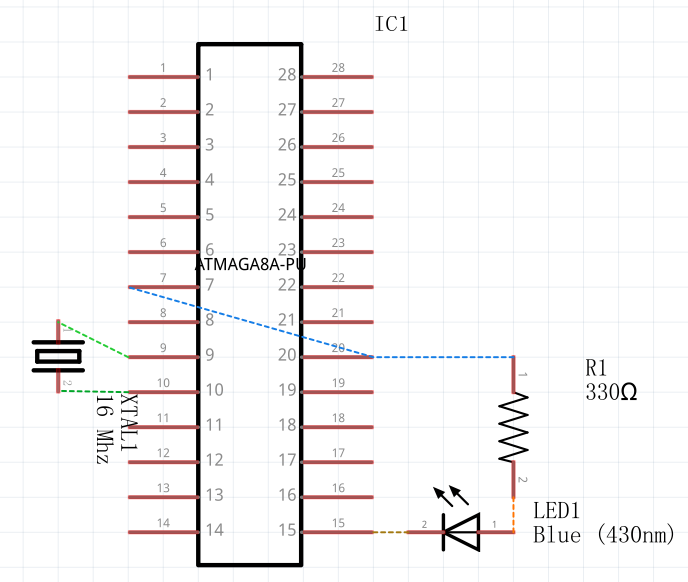

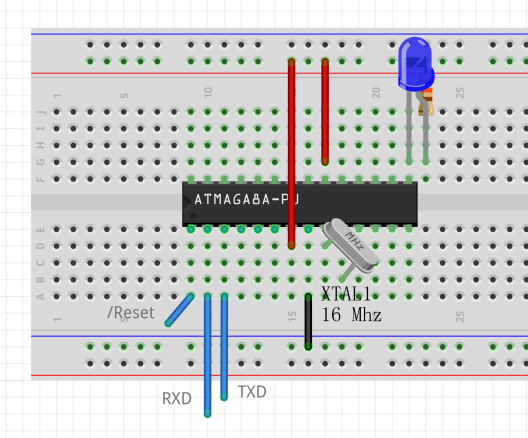

2 原理图与BOM本着最小系统的原则,即电路最简单、连线最少、采用元件最少,根据ATMEGA8A-PUDatasheet描述,能省则省。2.1. 原理图采用最简单的电路结构,根据datasheet描述,在编程CKOPT熔丝后(CKOPT=0)可启用XTAL1XTAL2引脚自带的内部电容,故省略外部电容。采用Fritzing软件绘制示意图如下: Arduino-Nano的原理图.png Arduino-Nano的面包板示意图.png 图 21  Arduino-Nano的原理图与面包板示意图2.2. 元件清单总结ArduinoBOM如下:表 21 Arduino-NanoBOM元件清单
元件名

数量

规格/型号

备注

预计价格¥

IC1

1

ATMEGA8A-PU




6-8

R1

1

330Ω/直插型




0.05

LED1

1

Any Color

Uled1 + Iled1*R1 = 5V

0.5

XTAL1

1

16MHz/直插型




0.5

面包板

1

常见




2

插针线

若干




针脚适用于面包板

1

BOM成本总计:¥12
